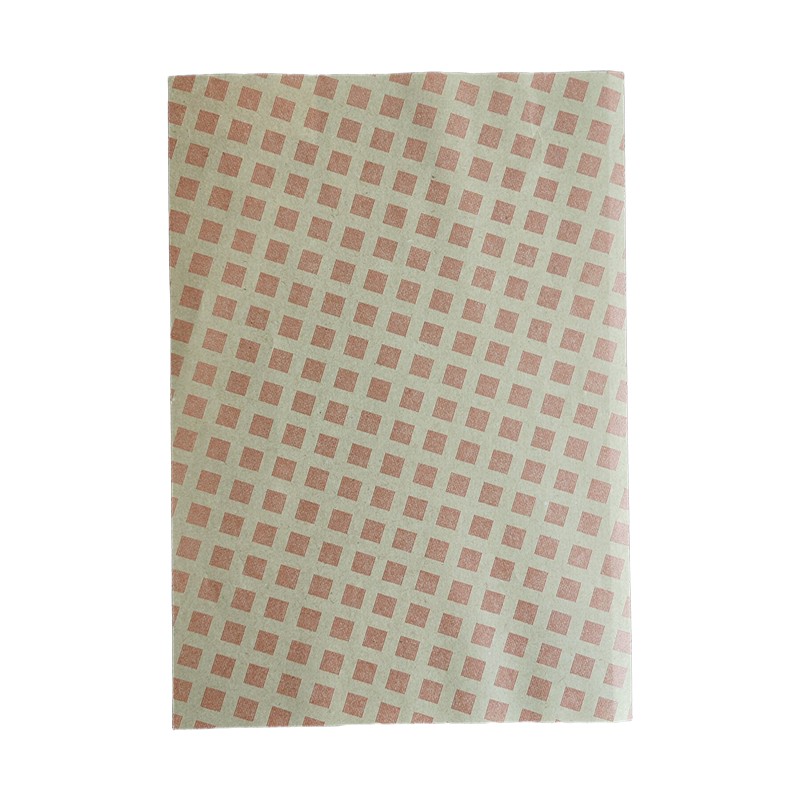

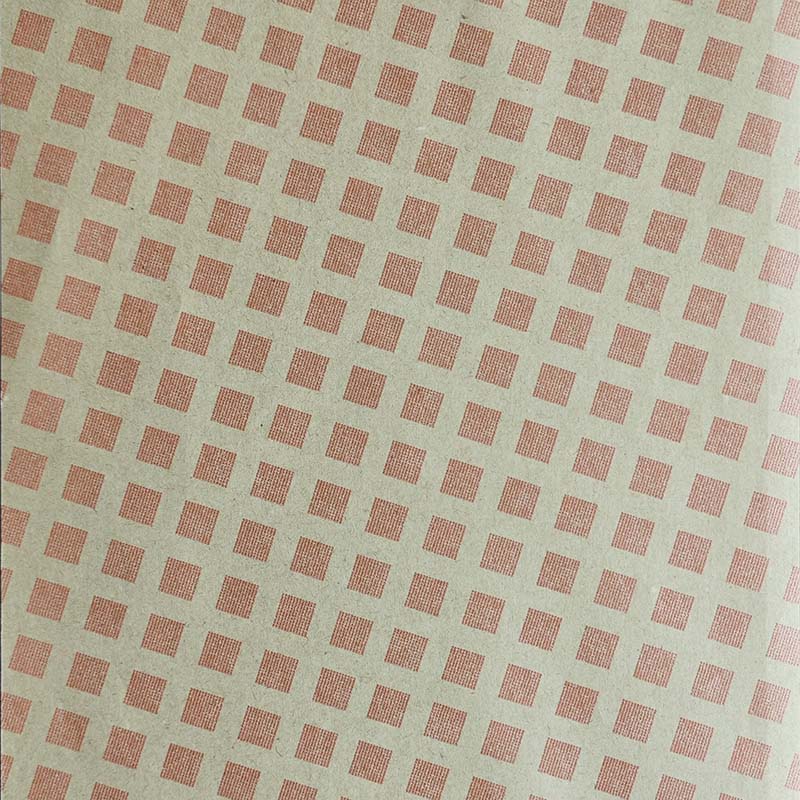

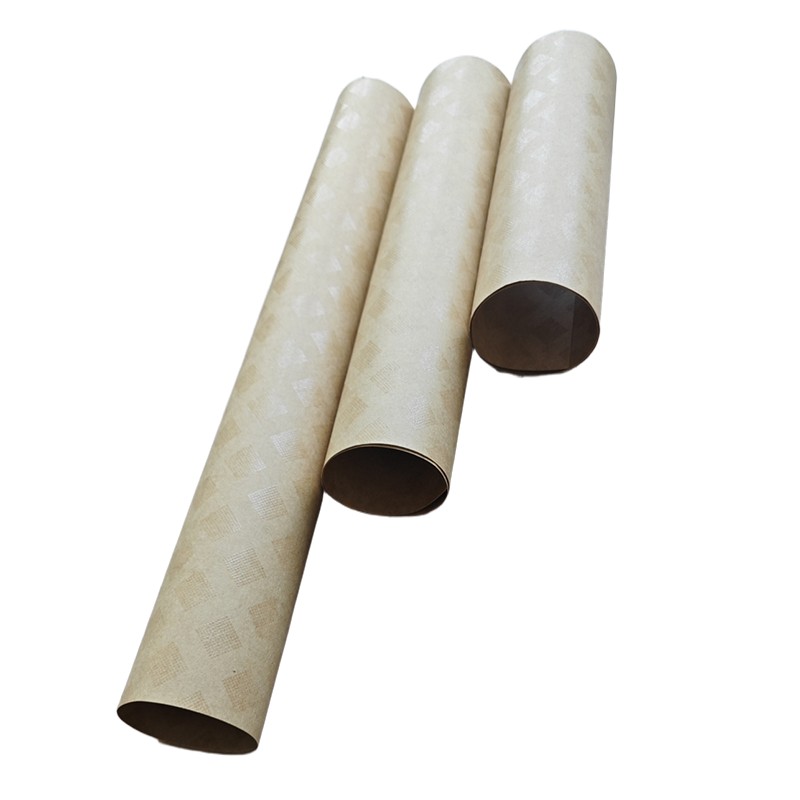

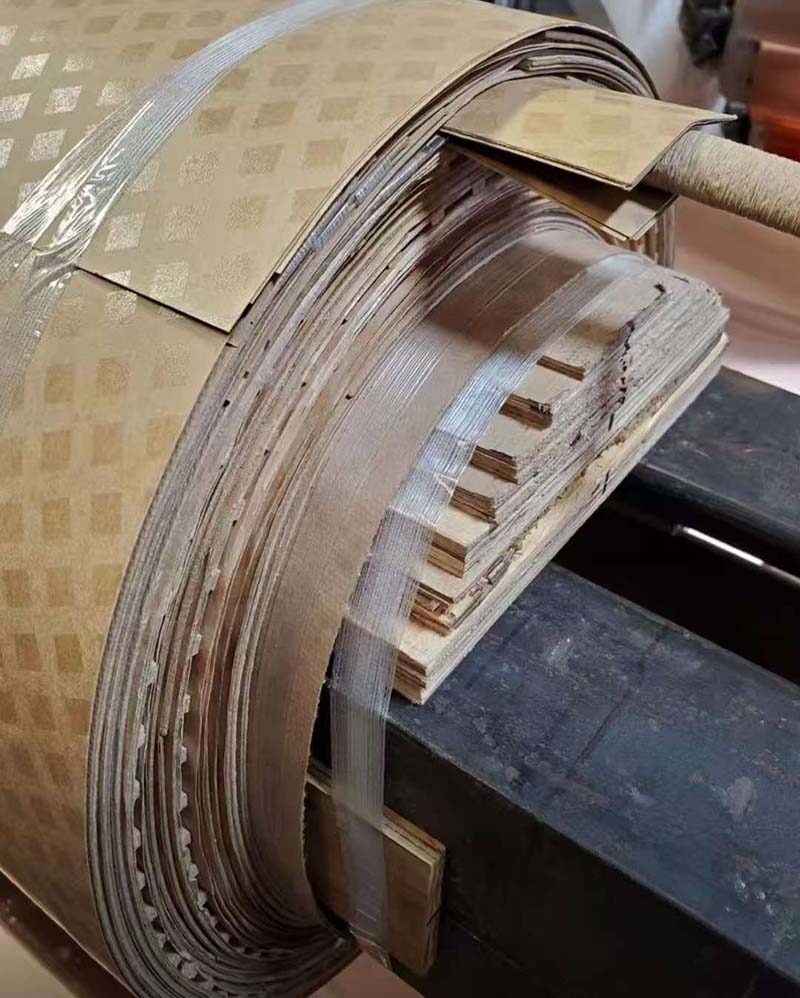

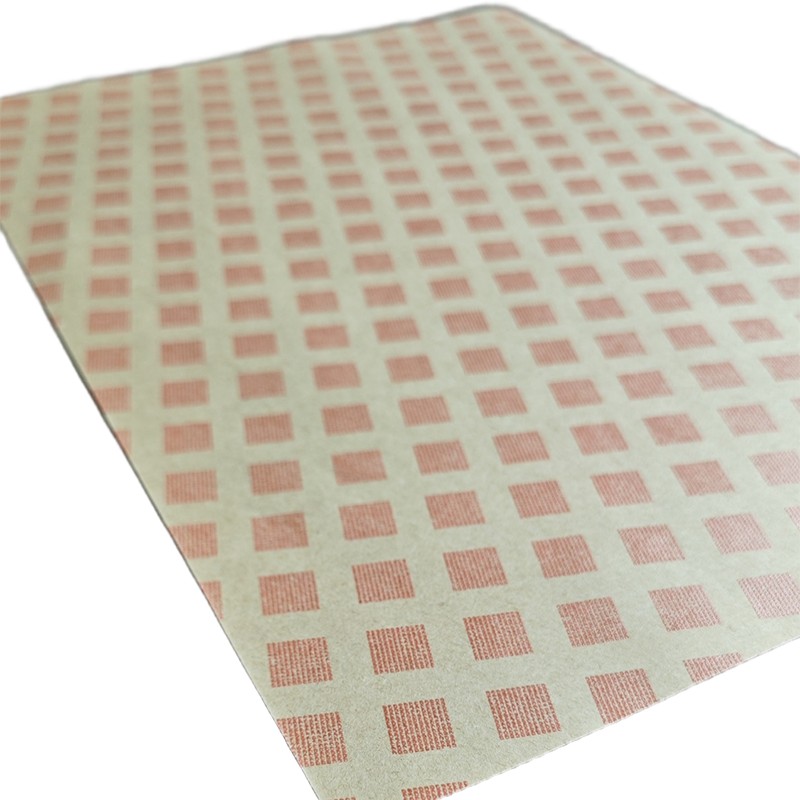

Como fornecedor de papel pontilhado de diamante, a Hanyao oferece aos nossos clientes soluções razoáveis. Também conhecido como DDP ou Diamond Pattern Paper (DPP), é um material isolante intercalar feito de papel isolante de alto desempenho como material de base e revestido com resina epóxi modificada especial em um padrão em forma de diamante. Após ser aquecida, a resina epóxi derreterá e se ligará às bobinas e condutores, o que garante a boa resistência mecânica dos enrolamentos do transformador.
| Item | Unidade | Tamanho | |||||||||||
| Espessura nominal | milímetros | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Espessura e desvio | milímetros | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Densidade | g/cm3 | 0,85~1,10 | |||||||||||
| Espessura de adesão lateral única | μm | 6~12 | |||||||||||
| Umidade | ％ | 4,0~8,0 | |||||||||||
| Conteúdo de cinzas | ％ | ≤1,0 | |||||||||||
| Condutividade do extrato de água | mS/m | ≤10 | |||||||||||
| PH do extrato aquoso | － | 6,5~8,5 | |||||||||||
| Absorção de óleo | ％ | ≥20 | |||||||||||
| Força de ligação | Normal | kPa | ≥650 | ||||||||||
| 100°C±2°C | ≥400 | ||||||||||||
| Resistência à tracção | Médico | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| DT | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Alongamento | Médico | ％ | ≥2,0 | ||||||||||
| DT | ≥4,0 | ||||||||||||
| Resistência ao rasgo | Médico | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| DT | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Força elétrica | No ar | KV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| Em óleo | ≥4,40 | ≥7,00 | ≥9,00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Poluição ao óleo do transformador | － | Sem poluição（∆tanδ＜0,001） | |||||||||||
Isenção de responsabilidade: Os valores de desempenho, parâmetros e recursos descritos são valores típicos sob condições de teste específicas e podem variar em aplicações reais. Eles não constituem uma garantia ou garantia de desempenho sob todas as condições. Os usuários são responsáveis por verificar a adequação do produto à aplicação pretendida.
1.O papel pontilhado de diamante Hanyao é feito de polpa 100% sulfato, com alta pureza e excelente resistência mecânica.
2. Durante o processo de utilização, este material precisa ser pré-aquecido a 90°C±5°C por 3 horas e depois curar a 125°C±5°C por 6 horas para completar a colagem.
3.Pode suportar temperaturas de até 105℃.

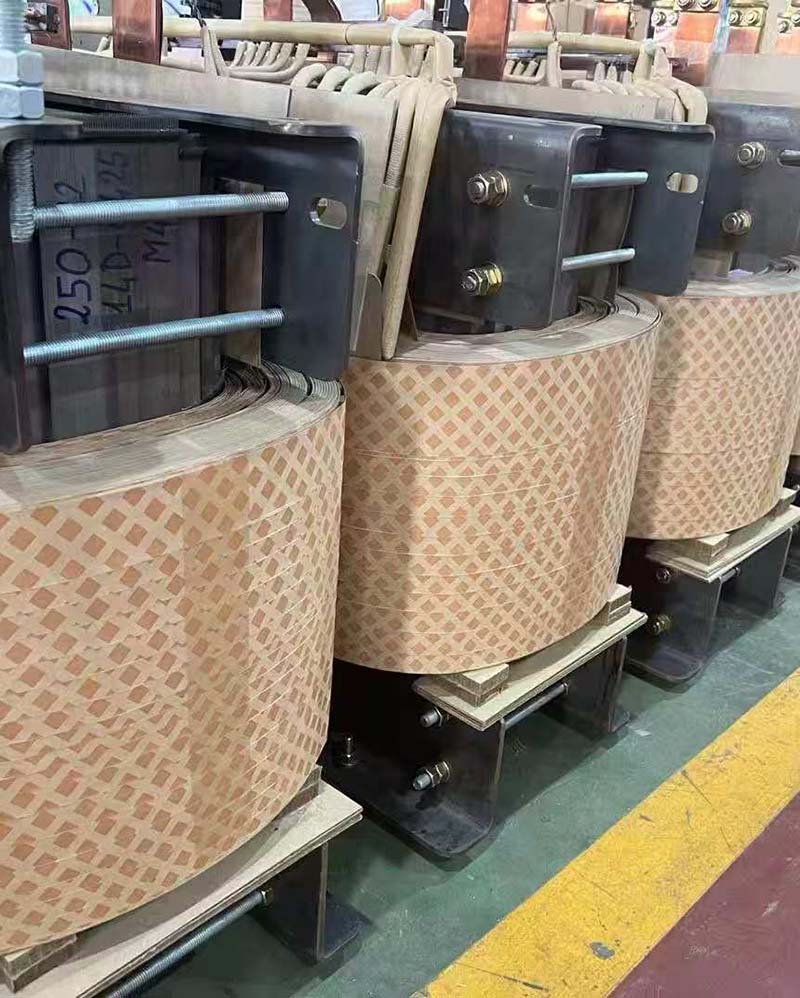

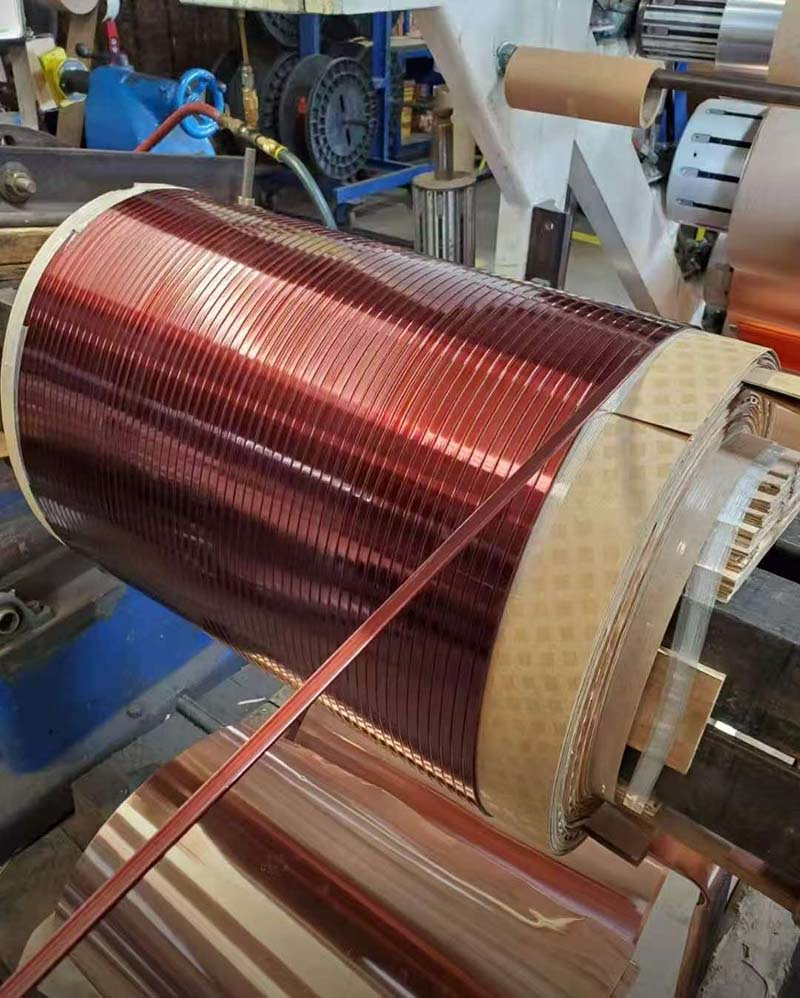

4.Os produtos são amplamente utilizados em isolamento intercalar e isolamento entre espiras de transformadores de potência imersos em óleo.
