Quais materiais de isolamento elétrico em transformadores do tipo óleo evitam falhas dispendiosas?

2026-01-16 0 Deixe-me uma mensagem

Os transformadores do tipo óleo são confiáveis para desempenho estável, mas a maioria das falhas inesperadas não começam com “problemas de óleo” – elas começam quando o isolamento envelhece silenciosamente, absorve umidade ou perde resistência mecânica. Se você estiver selecionando materiais, gerenciando um reparo ou tentando evitar falhas repetidas, o sistema de isolamento é onde a confiabilidade é conquistada (ou perdida).

Resumo

Este guia explica comoMateriais de isolamento elétrico em transformadores tipo óleotrabalham juntos como um sistema – papel, cartão prensado, espaçadores, componentes de barreira e opções de alta temperatura – e como escolhê-los com base no calor, risco de umidade, margem de segurança dielétrica e cargas mecânicas. Você obterá regras práticas de decisão, uma tabela de comparação, padrões de falhas comuns, dicas de manutenção e perguntas frequentes projetadas para compradores, engenheiros e equipes de manutenção que desejam menos interrupções e maior vida útil do transformador.

Índice

Contorno
Por que os materiais de isolamento são mais importantes do que a maioria das pessoas pensa
Pense em “sistema de isolamento”, não em “material único”
Materiais de isolamento de núcleo usados em transformadores do tipo óleo
Como escolher materiais para suas reais condições de operação
Tabela comparativa: onde cada material se encaixa melhor
Modos de falha comuns e o que eles geralmente significam
Checklist de compras: o que perguntar aos fornecedores antes de comprar
Perguntas frequentes

Contorno

O que o isolamento realmente faz dentro de um transformador cheio de óleo
Os blocos de construção: celulose, cartão prensado, barreiras, espaçadores, atualizações de alta temperatura
Regras de seleção baseadas em temperatura, umidade, tensão de tensão e forças mecânicas
Como detectar o envelhecimento precoce e evitar repetir a mesma falha após o reparo
Compra e verificações de qualidade que reduzem o risco antes da instalação

Por que os materiais de isolamento são mais importantes do que a maioria das pessoas pensa

O problema que muitos operadores compartilham é brutalmente simples: os transformadores tendem a falhar no pior momento possível. E quando isso acontece, o dano raramente é “uma única parte ruim”. Normalmente é uma reação em cadeia que começa com o envelhecimento do isolamento:

Viagens e interrupções inesperadas:o isolamento enfraquece até que um surto ou ponto quente provoque uma avaria.
Repita as falhas após o reparo:substituir apenas o óleo ou uma folha isolante não corrige o histórico térmico/de umidade subjacente.
Aumento do custo de manutenção:descarga parcial, rastreamento de carbono e contaminação aceleram o desgaste.
Vida útil reduzida sob carga “normal”:alta temperatura ambiente, harmônicos e ciclos de sobrecarga podem envelhecer silenciosamente a celulose.

Em outras palavras,Materiais de isolamento elétrico em transformadores tipo óleonão são um detalhe de fundo – eles são o “suporte de vida” do transformador. Escolha bem e você comprará anos. Escolha mal e você comprará problemas.

Pense em “sistema de isolamento”, não em “material único”

Os transformadores do tipo óleo dependem de uma defesa em camadas. Cada camada realiza um trabalho diferente, e os melhores resultados ocorrem quando os materiais são compatíveis com o óleo, estáveis à temperatura operacional e fortes o suficiente para sobreviver ao estresse mecânico.

O que o sistema de isolamento deve alcançar:

Separação elétrica:evitar flashover entre voltas, camadas, enrolamentos e núcleo.
Tolerância ao calor:resistir ao envelhecimento térmico em pontos quentes e períodos de sobrecarga.
Controle de umidade:permaneça seco e evite a perda de rigidez dielétrica causada pela água.
Estabilidade mecânica:suportar forças de curto-circuito, vibração e manuseio de transporte.
Compatibilidade com óleo:evite inchaço, delaminação ou contaminação da química do óleo.

Uma mentalidade prática: se você alterar uma peça (tipo de papel, espessura do cartão prensado, padrão adesivo, geometria do espaçador), verifique o que essa alteração causa no tempo de secagem, impregnação de óleo, folgas e pressão mecânica da braçadeira. É aqui que muitos projetos que “pareciam bem no papel” vão para o lado.

Materiais de isolamento de núcleo usados em transformadores do tipo óleo

Abaixo estão as famílias de isolamento mais comumente usadas em projetos preenchidos com óleo. Sua lista exata de materiais depende da classe de tensão, da estrutura do enrolamento, da classe térmica desejada e do método de fabricação – mas esses blocos de construção aparecem continuamente.

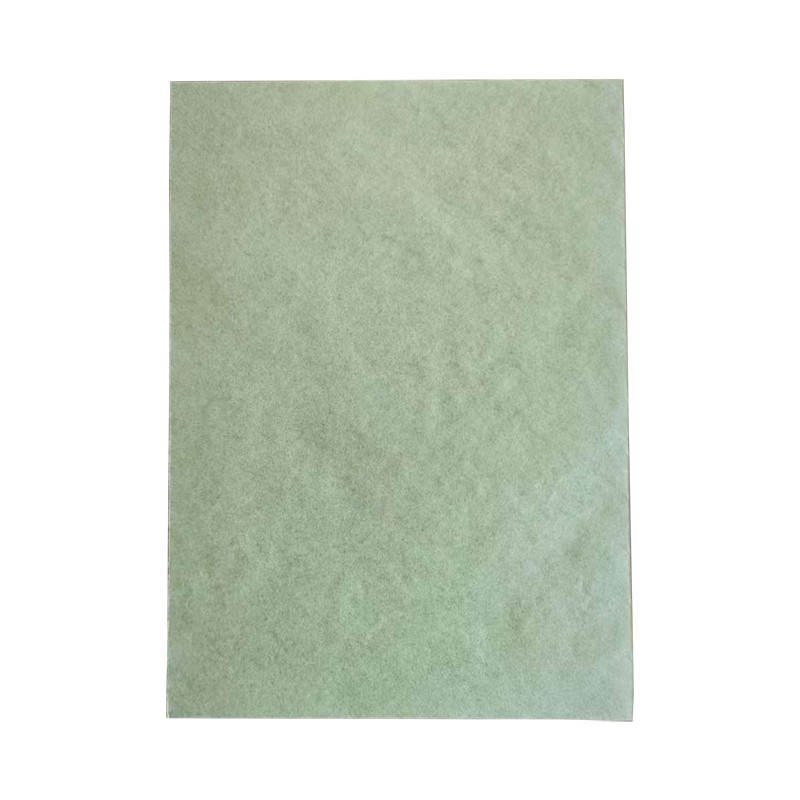

Papel isolante à base de celulose (kraft, papel cabo, papel crepom):amplamente utilizado para isolamento entre voltas e camadas devido ao forte desempenho dielétrico quando seco e impregnado de óleo. Os formatos de crepe adicionam elasticidade e conformabilidade para guias e formas irregulares.

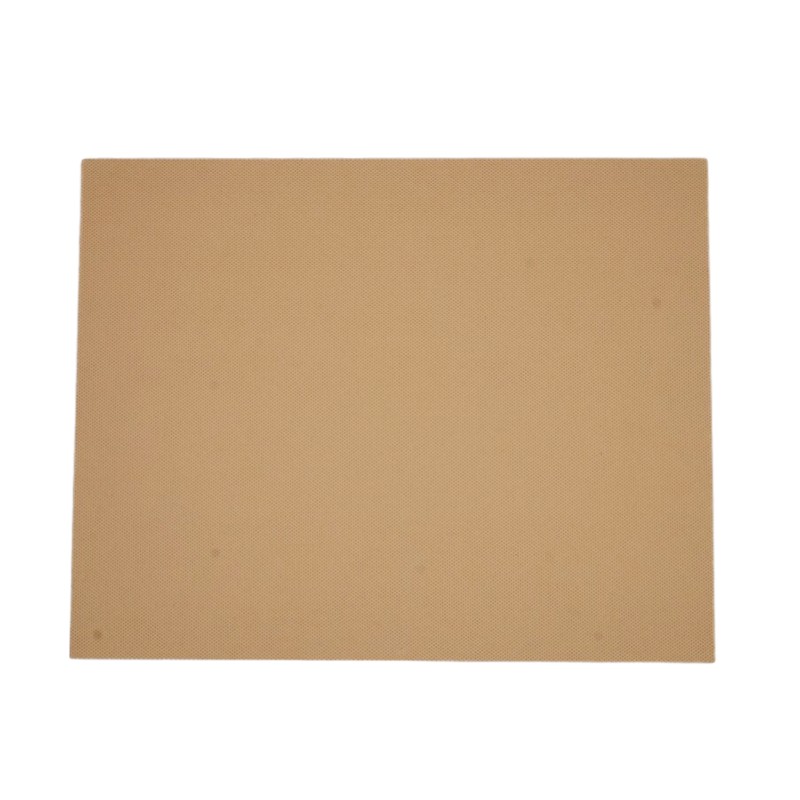

Cartão prensado (cartão prensado de celulose, cartão laminado):isolamento estrutural mais espesso usado para barreiras, espaçadores, anéis finais e dutos de óleo. Ele fornece suporte mecânico e folgas estáveis – essenciais quando o transformador sofre forças de curto-circuito.
Componentes de barreira rígida (estruturas de cilindro/placa de barreira):usado para controlar a distribuição de campo elétrico, especialmente em projetos de tensão mais alta. A geometria adequada da barreira pode reduzir a tensão localizada e a probabilidade de descarga parcial.
Conjuntos de isolamento impregnados de óleo:a maioria dos materiais de celulose torna-se muito mais forte eletricamente após secagem controlada e impregnação de óleo. A qualidade do processo (alvo de umidade, perfil de vácuo, pureza do óleo) é tão importante quanto o material de base.
Materiais de atualização de alta temperatura (papel aramida, laminados híbridos):usado quando a temperatura do ponto quente é mais alta ou os ciclos de sobrecarga são frequentes. Esses materiais são frequentemente escolhidos para melhorar a margem térmica e retardar o envelhecimento sob condições mais severas.
Papéis de isolamento com padrão adesivo (por exemplo, padrões pontilhados/diamantes):usado para estabilizar camadas de enrolamento durante a montagem e operação. O objetivo é uma ligação controlada sem bloquear o fluxo de óleo ou criar bolsas de umidade presas.

Se a sua operação sofre com alto calor ambiente, ciclos de carga frequentes ou janelas de manutenção limitadas, considere que a seleção do material não se trata apenas de rigidez dielétrica “hoje”. É sobre a taxa de envelhecimento ao longo dos anos.

Como escolher materiais para suas reais condições de operação

Esta é a maneira simples de escolherMateriais de isolamento elétrico em transformadores tipo óleosem ficar preso em afirmações de marketing: comece com seu perfil de estresse real, não com o catálogo.

1) Comportamento de temperatura e sobrecarga

Se você espera sobrecargas frequentes, priorize a margem térmica e materiais com propriedades estáveis em temperaturas mais altas.
Se o transformador funcionar “quente” durante a maior parte do ano, a taxa de envelhecimento da celulose torna-se o seu principal limitador de vida.
Solicite dados de materiais sob condições impregnadas de óleo, não apenas números de laboratório seco.

2) Risco de umidade e aspectos práticos de secagem

A umidade é o assassino silencioso: reduz a rigidez dielétrica e acelera o envelhecimento do papel.
O cartão prensado mais espesso leva mais tempo para secar. Se o seu cronograma de produção ou reparo for apertado, planeje o ciclo de secagem de forma realista.
Prefira materiais e estruturas que permitam a circulação do óleo e evite “bolsas seladas” onde a umidade possa permanecer presa.

3) Tensão mecânica e forças de curto-circuito

Eventos de curto-circuito podem deformar os enrolamentos; o isolamento deve manter as folgas intactas enquanto tudo tenta se mover.
Use designs de cartão prensado e espaçador que suportem a fixação e resistam à deformação ao longo do tempo.
Se a vibração do transporte for uma preocupação, o isolamento da camada colada pode reduzir o deslocamento – mas apenas se não bloquear os dutos de óleo.

4) Distribuição de tensão elétrica

A espessura do isolamento por si só não é tudo; geometria e classificação de campo são importantes.
Barreiras e cilindros ajudam a controlar a tensão nas extremidades e nos enrolamentos onde ocorrem frequentemente picos de campo elétrico.
Se você teve problemas de descarga parcial, revise as folgas, arestas vivas e fontes de contaminação – não apenas a qualidade do material.

Se você quiser um atalho prático: quando as falhas se repetem, geralmente é a umidade + o calor + a contaminação agindo juntos. Uma melhor seleção de isolamento (e melhor controle do processo) quebra esse triângulo.

Tabela comparativa: onde cada material se encaixa melhor

Família de materiais	Aplicações típicas	Principais pontos fortes	Cuidados
Papel isolante de celulose	Isolamento turn-to-turn e camada	Excelente desempenho dielétrico quando seco e impregnado de óleo; econômico	Sensível à umidade; o envelhecimento acelera com calor e oxigênio
Papel crepom (celulose)	Isolamento de chumbo, envolvendo peças irregulares	Esticável e adaptável; reduz rugas e lacunas	Ainda sensível à umidade; precisa de uma boa impregnação
Painel prensado/placa laminada	Barreiras, espaçadores, anéis finais, estruturas de dutos de óleo	Suporte mecânico + isolamento; ajuda a manter as folgas sob estresse	Maior tempo de secagem; espessura e densidade afetam o processamento
Estruturas de barreira/cilindro	Controle de campo, regiões de alta tensão	Melhora a distribuição do estresse elétrico; reduz o risco de descarga localizada	Sensível ao design; geometria pobre pode reter óleo ou criar pontos de tensão agudos
Papel de aramida / isolamento para altas temperaturas	Projetos com alta margem térmica, ciclos de trabalho rigorosos	Melhor desempenho em temperaturas mais elevadas; suporta vida mais longa sob calor	Custo mais elevado; deve confirmar a compatibilidade do óleo e o ajuste do processo
Papéis de colagem com padrão adesivo	Estabilidade da camada, conveniência de montagem	Reduz deslocamentos; pode melhorar a robustez do enrolamento	Se colado demais, pode reduzir o fluxo de óleo e retardar a secagem

Modos de falha comuns e o que eles geralmente significam

Se você já perguntou: “Por que falhou quando os testes de óleo pareciam bons?” - você não está sozinho. As falhas de isolamento podem ocultar-se até um evento desencadeador. Aqui estão os padrões que geralmente mapeiam causas reais:

Marcas de rastreamento de carbono:frequentemente ligado à contaminação, umidade ou superaquecimento local que criou caminhos condutores.
Sintomas de descarga parcial:pode indicar arestas vivas, vazios devido a má impregnação ou folgas tensionadas perto de barreiras/regiões finais.
Papel quebradiço ou isolamento escurecido:geralmente indica envelhecimento térmico, exposição ao oxigênio ou temperatura elevada prolongada em pontos quentes.
Deformação do enrolamento após falha:as forças mecânicas ultrapassaram a capacidade de suporte; o design e a fixação do espaçador/placa prensada são os principais suspeitos.
Avaria recorrente na “mesma área” após reparação:significa que a causa raiz (umidade, contaminação, geometria) não foi removida.

Dica de campo:Ao solucionar problemas, não trate o isolamento como passivo. Pergunte “Onde está o maior estresse elétrico?” e “Onde fica o ponto mais quente?” Esses dois locais explicam a maioria das falhas repetidas.

Checklist de compras: o que perguntar aos fornecedores antes de comprar

Comprar materiais de isolamento por “espessura e preço” é a forma como o risco oculto se infiltra em um transformador. Use esta lista de verificação para reduzir surpresas:

Compatibilidade do óleo e comportamento de impregnação:pergunte como o material se comporta após a secagem a vácuo e enchimento com óleo.
Orientação para embalagem e manuseio de umidade:confirme a embalagem selada, o prazo de validade e os procedimentos de abertura recomendados.
Densidade e dados mecânicos (para cartão/espaçadores):estes impactam a resistência à fluência e a robustez a curto-circuito.
Estabilidade dimensional e tolerâncias:especialmente para placas de barreira, cilindros e peças usinadas.
Consistência entre lotes:solicite rastreabilidade de lote para reduzir dores de cabeça com “mesmas especificações, desempenho diferente”.
Suporte para conversão personalizada:corte, conformação, ranhuras, chanfros e fornecimento de kits podem reduzir erros de montagem.

Se você estiver adquirindo isolamento para produção ou reforma, trabalhar com um fornecedor que entenda as realidades da montagem de transformadores pode reduzir os prazos de entrega e o retrabalho.Suzhou Hanyao Novos Materiais Co., Ltd.suporta o fornecimento de material de isolamento de transformadores do tipo óleo e pode fornecer componentes convertidos e conjuntos de materiais correspondentes para enrolamentos comuns e estruturas de barreira.

Perguntas frequentes

Q1: O isolamento do transformador tem a ver principalmente com a rigidez dielétrica?

A rigidez dielétrica é essencial, mas a confiabilidade a longo prazo depende igualmente do envelhecimento térmico, do comportamento da umidade e da estabilidade mecânica. Um material pode ser testado como resistente em laboratório e ainda assim falhar no início do serviço se reter umidade, se deformar sob fixação ou se degradar mais rapidamente em temperaturas de ponto quente.

Q2: Por que a umidade causa tantos problemas em transformadores do tipo óleo?

A umidade reduz a rigidez dielétrica e acelera o envelhecimento da celulose. Também aumenta a chance de descarga parcial, alterando a distribuição do estresse elétrico e incentivando o rastreamento. A parte complicada é que a umidade pode ficar presa em componentes mais espessos, a menos que a secagem e a impregnação sejam feitas corretamente.

P3: Quando devo considerar atualizações de isolamento de alta temperatura?

Considere atualizações quando a temperatura do ponto quente for alta, as sobrecargas forem frequentes, a temperatura ambiente for severa ou o transformador precisar funcionar de maneira confiável com tempo de inatividade mínimo. Materiais de alta temperatura podem fornecer margem térmica extra e envelhecimento lento, mas devem se adequar ao seu processo de impregnação de óleo e às folgas do projeto.

Q4: Por que alguns transformadores reparados falham novamente rapidamente?

Muitas falhas de repetição rápida acontecem porque o reparo visa sintomas (troca de óleo, área danificada visível), mas não a causa raiz: distribuição de umidade, fontes de contaminação, problemas de geometria que concentram tensão elétrica ou suportes mecânicos enfraquecidos que permitem o movimento do enrolamento.

P5: Qual é a maneira mais simples de reduzir o risco de isolamento durante a aquisição?

Trate o isolamento como um sistema: solicite qualidade de lote consistente, confirme a embalagem para proteção contra umidade, verifique a compatibilidade com as etapas de secagem e impregnação de óleo e certifique-se de que as propriedades mecânicas correspondam às forças que seu transformador pode suportar. O fornecedor certo pode ajudá-lo a combinar os materiais com o seu projeto, em vez de adivinhar.

Uma lista de verificação de ação rápida que você pode usar hoje

Confirme seu mês operacional mais quente e o padrão típico de sobrecarga.
Mapeie o risco de umidade: condições de armazenamento, manuseio no local e capacidade de secagem.
Revise os suportes mecânicos: projeto do espaçador, pressão de fixação e exposição à vibração de transporte.
Certifique-se de que sua seleção de isolamento suporta o fluxo de óleo (resfriamento) e não cria bolsas presas.
Solicite documentação de rastreabilidade e consistência para cada lote.

Se você está avaliandoMateriais de isolamento elétrico em transformadores tipo óleopara novas construções ou reformas, uma pequena melhoria no ajuste do material e na compatibilidade do processo pode se traduzir em anos de vida útil extra.

DizerSuzhou Hanyao Novos Materiais Co., Ltd.seu tipo de transformador, classe de tensão, expectativas de ponto quente e os componentes de isolamento necessários - eContate-nospara discutir opções de materiais adequados e acordos de fornecimento para o seu projeto.
