Quando um transformador do tipo óleo falha, a causa principal pode parecer simples: superaquecimento, quebra de isolamento ou desarme repentino. Na realidade, o isolamento sólido é muitas vezes o “multiplicador silencioso” nos bastidores: influencia a rigidez dielétrica, o envelhecimento térmico, estabilidade mecânica sob forças de curto-circuito e quão bem o sistema de óleo permanece limpo e seco durante anos de serviço.
Este artigo detalha o queMateriais de isolamento elétrico em transformadores tipo óleorealmente fazem, onde compradores e engenheiros mais comumente se queimam (literal e financeiramente) e como escolher materiais que sobrevivam à fabricação, transporte, secagem, impregnação de óleo e operação a longo prazo. Você também receberá uma lista de verificação pronta para compras, uma tabela de comparação e uma solução de problemas seção que ajuda você a conectar sintomas a causas de nível material.
Ponto problemático 1: “Mesmo nome, desempenho diferente.”
Dois materiais podem ser rotulados de forma semelhante (por exemplo, “cartão prensado”), mas diferem enormemente em uniformidade de densidade, nível de impureza, teor de umidade e resistência à compressão. Essas diferenças aparecem mais tarde como impregnação irregular de óleo, pontos quentes locais ou descarga parcial em arestas vivas.
Ponto problemático 2: “Ele passou na inspeção de entrada e depois falhou na montagem.”
O isolamento sólido é sensível ao manuseio. Uma placa limpa pode se tornar uma fonte de contaminação se for cortada em equipamentos empoeirados, armazenados em ar úmido ou tocados sem controles básicos de limpeza - especialmente antes do processo de secagem e óleo a vácuo.
Ponto problemático 3: “A margem térmica foi consumida.”
Se o sistema de isolamento for tratado como uma mercadoria, o transformador poderá perder espaço térmico. Uma vez que o isolamento à base de celulose idades, a degradação é difícil de reverter. O resultado é uma expectativa de vida reduzida e um risco maior sob condições de sobrecarga.
Ponto problemático 4: “As condições de campo não correspondem às do laboratório.”
Mesmo um sistema de isolamento bem projetado pode sofrer se o controle de umidade, a limpeza do óleo e as rotinas de manutenção forem fracos. A contaminação por óleo e a entrada de água reduzem a rigidez dielétrica e aceleram o envelhecimento do isolamento líquido e sólido.
Verificação da realidade:A maioria das falhas de isolamento não é causada por um único defeito dramático. Eles são causados por pequenos compromissos empilhamento – seleção de material + qualidade de corte + umidade + secagem imperfeita + contaminação + estresse operacional. O objetivo é interromper o stack-up mais cedo.
Em um transformador imerso em óleo, o isolamento líquido (óleo) e o isolamento sólido (papel/cartão/compósitos) são projetados para trabalhar juntos. O óleo flui para resfriamento e preenche vazios; o isolamento sólido fornece espaçamento estável, resistência mecânica e caminhos dielétricos controlados. Quando bem feito, o sistema resiste ao estresse elétrico e ao calor, mantendo a geometria dos enrolamentos estável ao longo de décadas.
Os quatro trabalhos para os quais você deve especificar
A maioria das decisões de compra se torna mais fácil quando você vincula cada família de materiais a uma “zona” de transformador. Abaixo está um mapa prático que você pode usar ao selecionarMateriais de isolamento elétrico em transformadores tipo óleo.
Papéis à base de celulose
Painéis prensados de celulose e transformadores
Celulose termicamente atualizada
Compósitos de alta temperatura
Use isso como um atalho de decisão. Não substitui os cálculos de projeto, mas ajuda a evitar incompatibilidades óbvias ao selecionarMateriais de isolamento elétrico em transformadores tipo óleo.
| Família de materiais | Uso típico de transformador | Pontos fortes | Cuidados |
|---|---|---|---|
| Papel kraft | Isolamento entre camadas e de chumbo, aplicações gerais de enrolamento | Boa impregnação de óleo, desempenho econômico e comprovado | Sensibilidade à umidade, o envelhecimento acelera com o calor e a contaminação |
| Papel crepom | Embalagem de chumbo, formas que exigem flexibilidade | Conformável, bom para geometrias complexas, estável após impregnação com óleo | Requer manuseio limpo; rugas e detritos podem criar pontos de tensão locais |

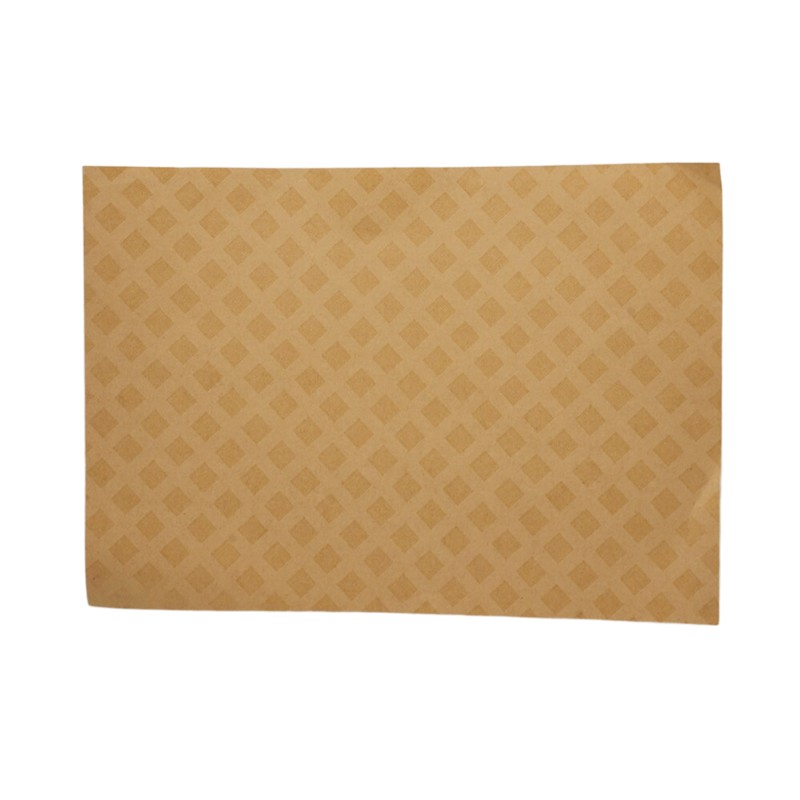

| Papel pontilhado de diamante | Isolamento turn-to-turn ou camada onde a ligação/travamento ajuda | Melhora a estabilidade do enrolamento, suporta espaçamento consistente | A disciplina do processo é importante; secagem inadequada ou contaminação reduz os benefícios |

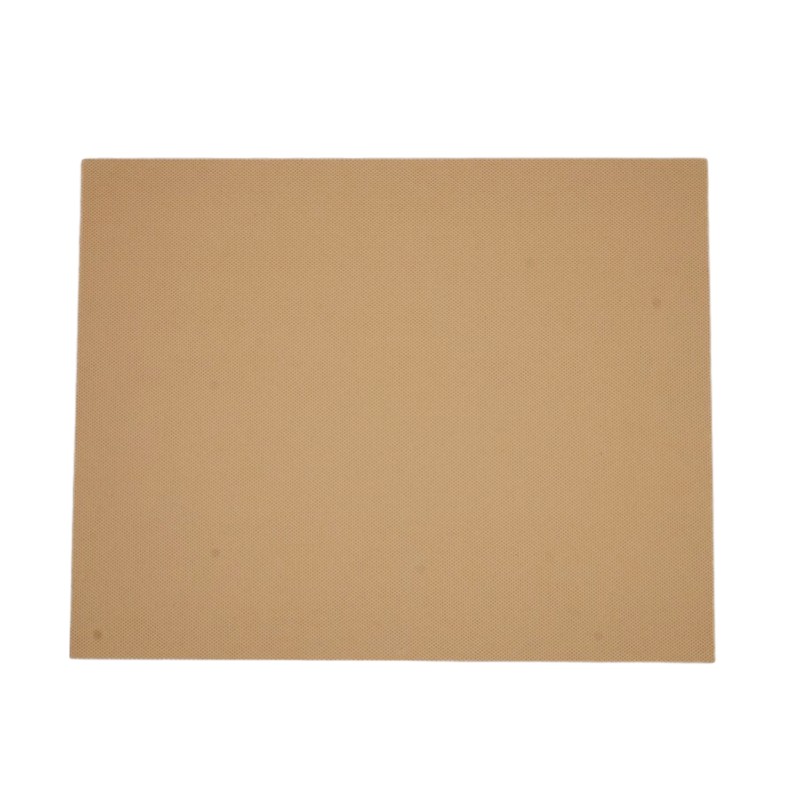

| Cartão pré-comprimido | Barreiras, espaçadores, peças de isolamento final, blocos de suporte | Estabilidade mecânica, ajuda a manter folgas críticas | A uniformidade da densidade e o controle da umidade são essenciais |
| Celulose termicamente atualizada | Aplicações de papel com margem térmica mais alta | Melhor resistência ao envelhecimento térmico em comparação com opções padrão de celulose | Ainda precisa de controle rigoroso de umidade e processamento de óleo limpo |
| Materiais à base de aramida | Zonas mais quentes ou projetos que exigem maior estabilidade térmica | Maior tolerância à temperatura, ideal para projetos exigentes | Custo, compatibilidade de projeto e configurações de processo devem ser verificados |
| Laminados de resina de fibra de vidro | Componentes isolantes estruturais em certas arquiteturas de transformadores | Fortes propriedades mecânicas, boa estabilidade dimensional | O acabamento e a limpeza das bordas são importantes; confirmar a compatibilidade do óleo e os limites de aplicação |
Aqui está um fluxo de trabalho que você pode entregar a uma equipe de compras e a uma equipe de montagem sem iniciar uma guerra civil. Ele força as perguntas certas logo no início, antes que você fique preso no retrabalho de bobinas ou na busca por descarga parcial nos testes finais.
Passo 1 Defina as tensões operacionais em linguagem simples
Passo 2 Traduzir tensões em requisitos de material
Passo 3 Escreva especificações de aquisição que evitem substituições “semelhantes”
Dica do comprador:Caso o fornecedor não consiga explicar como o seu material se comporta durante a secagem e impregnação do óleo, você não está comprando isolamento – você está comprando incerteza.
Você pode comprar excelenteMateriais de isolamento elétrico em transformadores tipo óleoe ainda assim acabar com um desempenho fraco se você os tratar como papel de embalagem comum ou cartões genéricos. Estas regras são simples e baratas – mas evitam falhas dispendiosas.
Armazém e embalagem
Corte e usinagem
Mentalidade de secagem e impregnação de óleo
A etapa de secagem não consiste apenas em “retirar a umidade”. Está preparando o isolamento sólido para aceitar o óleo uniformemente e evitar vazios. Os vazios são onde a descarga parcial gosta de viver. Se o seu processo for apressado, o transformador poderá passar nos testes iniciais e depois degradar mais rápido no serviço.
O relacionamento com um fornecedor torna-se dramaticamente mais tranquilo quando você se alinha com a aparência de “evidência de qualidade”. Em vez de promessas vagas, peça documentação que suporte a repetibilidade.
Se você estiver adquirindo componentes moldados ou peças de isolamento com corte personalizado, adicione estas duas perguntas: (1) Como o pó é controlado durante a usinagem? (2) Como as bordas são acabadas para reduzir a concentração de tensão elétrica?
Quando algo dá errado, o tempo desaparece rapidamente – os cronogramas de produção falham, as datas de entrega ao cliente mudam e todos começam culpando a última pessoa que tocou no transformador. Esta seção ajuda a identificar rapidamente os prováveis contribuintes de isolamento.
Sintomas comuns e suspeitas de nível material
Se você deseja um único fornecedor que possa atender a diversas necessidades de isolamento para construções de transformadores do tipo óleo, faça parceria com um fornecedor focado o fabricante pode reduzir a carga de trabalho de qualificação e melhorar a consistência entre os projetos.Suzhou Hanyao Novos Materiais Co., Ltd. fornece um portfólio que abrange itens de isolamento sólido comumente usados para aplicações de transformadores do tipo óleo, juntamente com produção e suporte de teste que ajuda os compradores a manter o desempenho do material consistente de lote para lote.
Quando isso é mais importante
Tratando-o como uma mercadoria intercambiável. Pequenas diferenças em densidade, umidade, limpeza e qualidade de usinagem pode criar vazios, pontos de tensão acentuados e envelhecimento acelerado após a impregnação com óleo.
Nem sempre. Muitos problemas de confiabilidade vêm do controle de umidade, contaminação e disciplina do processo – não apenas da classe de calor. A maior estabilidade térmica ajuda quando o ponto quente do projeto ou o perfil de carga exigem isso, mas deve ser combinada com um forte controle do processo.
A umidade reduz a rigidez dielétrica e acelera o envelhecimento do isolamento sólido. Também aumenta o risco de descarga parcial suportando condições elétricas desfavoráveis, especialmente quando a secagem e a impregnação não são otimizadas.
Comece com verificações de espessura, triagem visual de defeitos, integridade da embalagem e revisão da documentação do lote. Mais importante ainda, confirme as condições de armazenamento e por quanto tempo os materiais ficaram expostos antes da chegada. A disciplina simples detecta muitos problemas antecipadamente.
Controle o acabamento das arestas, mantenha a usinagem limpa, remova a poeira, evite cantos afiados e garanta que a secagem e a impregnação de óleo sejam feitas completamente para evitar vazios. A prevenção da DP envolve menos um material milagroso e mais uma execução consistente.
Os melhores transformadores não dependem da sorte – eles dependem de materiais que atendam às demandas elétricas, térmicas e mecânicas do projeto. e em processos que mantenham esses materiais limpos, secos e corretamente impregnados. Quando você escolheMateriais de isolamento elétrico em transformadores tipo óleocom uma mentalidade de prevenção de falhas, você reduz o retrabalho, protege os resultados dos testes e melhora a confiabilidade em longo prazo no campo.
Se você estiver selecionando papéis de isolamento, painéis prensados ou componentes de isolamento moldados para um projeto de transformador do tipo óleo e quiser suporte prático (não genérico),Contate-noscom sua classe de tensão, principais dimensões e notas de aplicação - então podemos ajudá-lo a combinar o sistema de isolamento correto com seus requisitos de construção e fornecimento.
