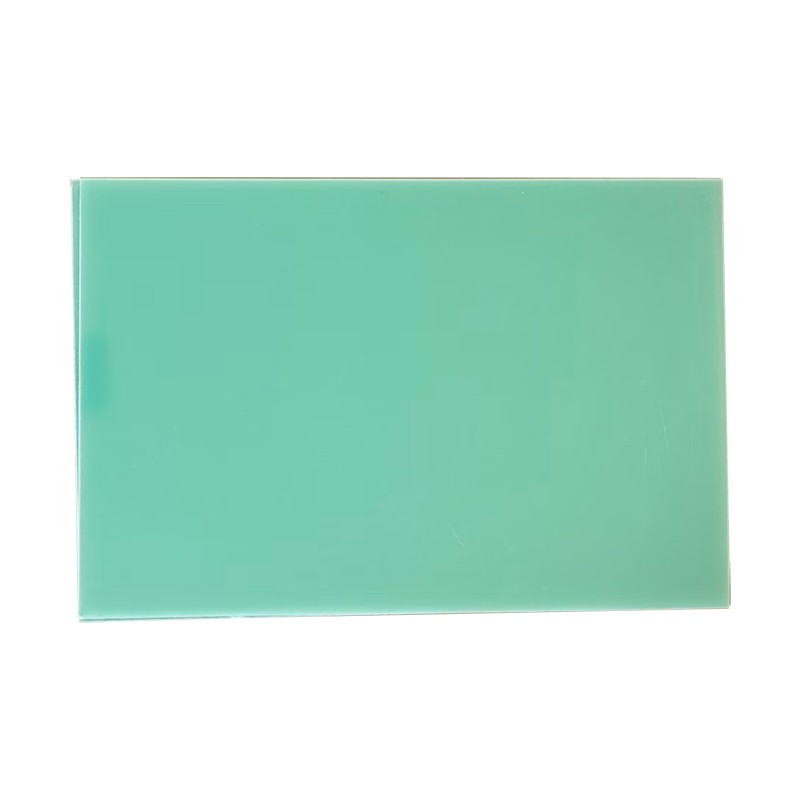

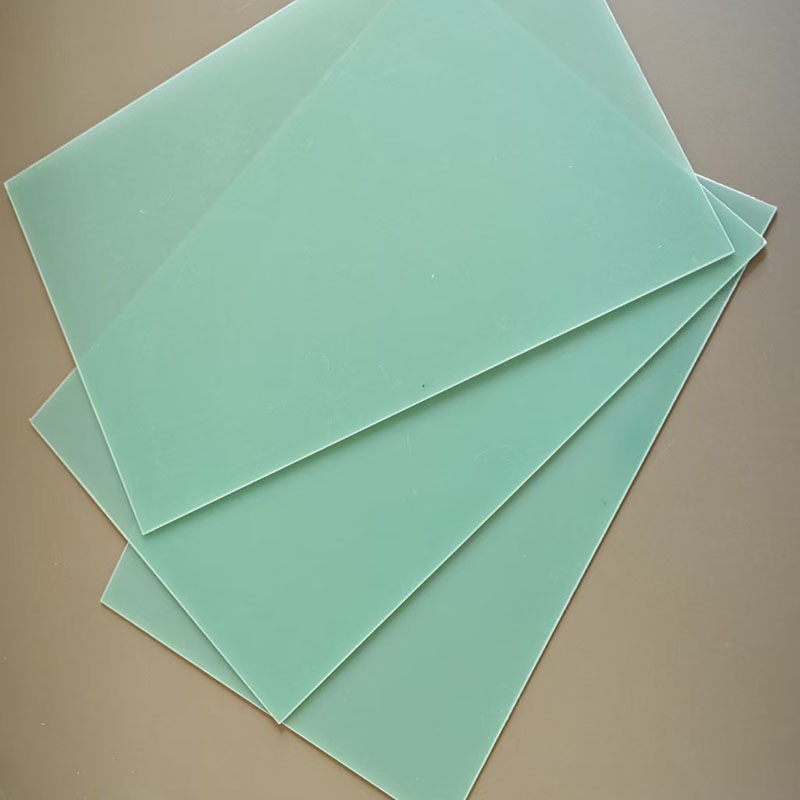

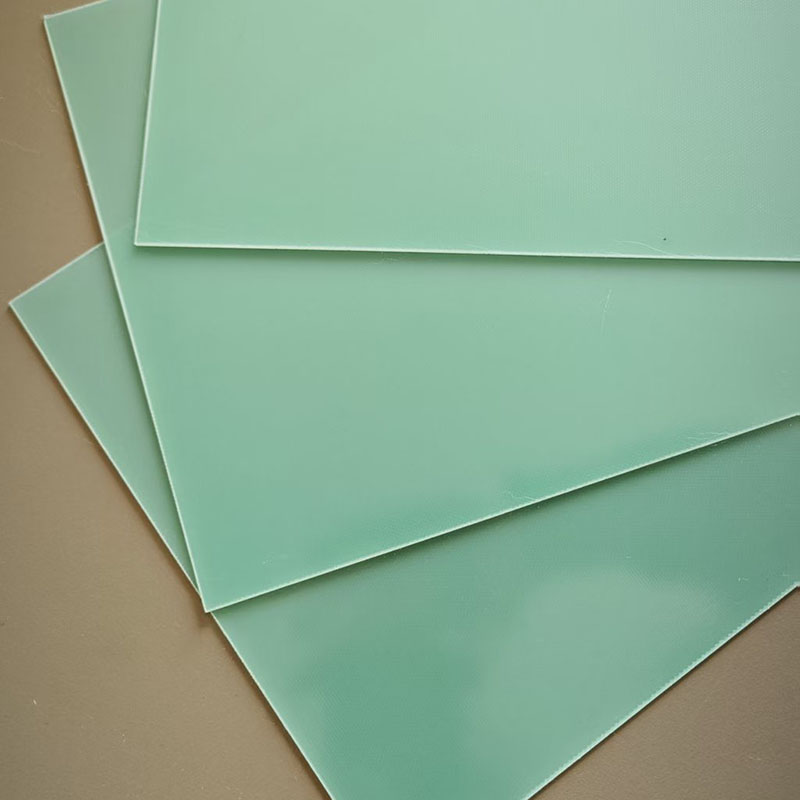

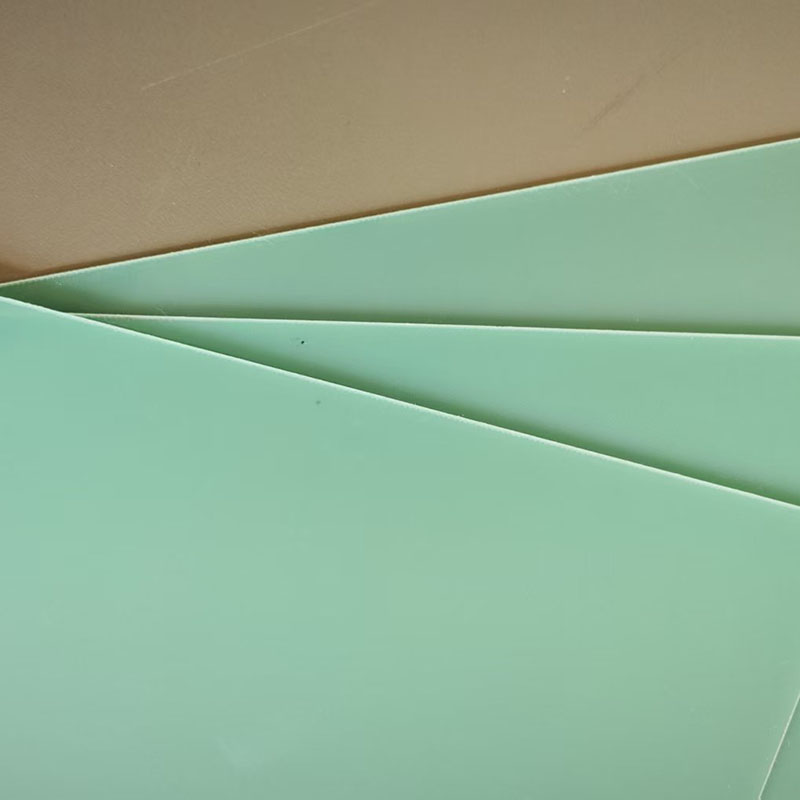

A folha de fibra de vidro epóxi FR4 com isolamento elétrico fornecida pela fábrica Hanyao é um material laminado composto feito pela impregnação de tecido de fibra de vidro de grau eletrônico (E-Glass) com resina epóxi como adesivo e curando-o por prensagem a quente. A superfície é lisa. A placa de fibra de vidro epóxi FR4 possui excelentes propriedades mecânicas, propriedades dielétricas e estabilidade térmica.
O tecido de fibra de vidro confere-lhe alta resistência mecânica, tornando-o resistente a flexões e deformações, além de proporcionar excelente suporte e fixação para componentes eletrônicos. Suas alterações dimensionais são mínimas sob diversas condições ambientais (como variações de temperatura e umidade), garantindo a precisão do circuito. A placa epóxi FR-4 é um material de engenharia composto de alta resistência, altamente isolante, retardador de chama, resistente ao calor, fácil de processar e de baixo custo. É o principal material utilizado na fabricação de placas de circuito impresso rígidas, dando suporte a toda a indústria eletrônica moderna.
| Item | Nome do parâmetro | Requisitos | Método de teste |
| Propriedades mecânicas | Densidade | 1,80 - 1,90g/cm³ | - |
| Força de flexão | ≥ 400MPa | IPC-4101/GB/T 4722 | |
| Resistência à tracção | ≥300 MPa | IPC-4101 | |
| Módulo elástico | ≥ 20 GPa | - | |
| Razão de Poisson | ~0,18 | - | |
| Propriedades térmicas | Resistência ao calor a longo prazo | 130 - 150 °C | - |
| temperatura de distorção térmica | ≥ 130°C | ASTM D648 | |
| Temperatura de transição vítrea | 130 - 180 °C (Tg)Tg média: 135-150°CTg alta: 170-180°C | DSC/TMA | |
| Temperatura de decomposição térmica | > 320 °C (Td5%) | TGA | |
| Coeficiente de expansão linear | 13 - 18 ppm/°C (eixo X-Y)60 - 80 ppm/°C (eixo Z | IPC-TM-650 | |
| Condutividade térmica | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Propriedades elétricas | Rigidez dielétrica | ≥ 40kV/mm | ASTM D149 |
| Resistividade de volume | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Resistividade superficial | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Permissividade relativa | 4,2 - 4,8 (1 MHz/1 GHz) | ASTM D150 | |
| Fator de perda dielétrica | 0,015 - 0,025 (1 MHz / 1 GHz) | ASTM D150 | |
| Retardância de chama e outras propriedades | Grau retardador de chama | UL 94 V-0 |
|
| Higroscopicidade | 0,1% - 0,2% (as propriedades elétricas e a Tg diminuem após a absorção de água). | ASTM D570 | |
| Resistência química | Excelente |
|
|
| Processabilidade | Excelente |
|
Isenção de responsabilidade: Os valores de desempenho, parâmetros e recursos descritos são valores típicos sob condições de teste específicas e podem variar em aplicações reais. Eles não constituem uma garantia ou garantia de desempenho sob todas as condições. Os usuários são responsáveis por verificar a adequação do produto à aplicação pretendida.
1. A folha de fibra de vidro epóxi FR4 com isolamento elétrico é capaz de suportar temperaturas de até 130 ℃.
2.Sua resistência à chama é UL 94-V0.
3. Possui excelente resistência mecânica e o tecido de fibra de vidro oferece resistência extremamente alta e estabilidade dimensional, tornando-o adequado como componente estrutural e de suporte.
4. Possui alta resistência de isolamento, resistividade de alto volume e alta resistividade de superfície, o que pode isolar efetivamente a corrente e evitar curtos-circuitos.
5.É usado como gabinete de distribuição, o quadro inclui divisórias de isolamento de barramentos, suportes, grades de extinção de arco ou divisórias isolantes, molduras e suportes em transformadores
