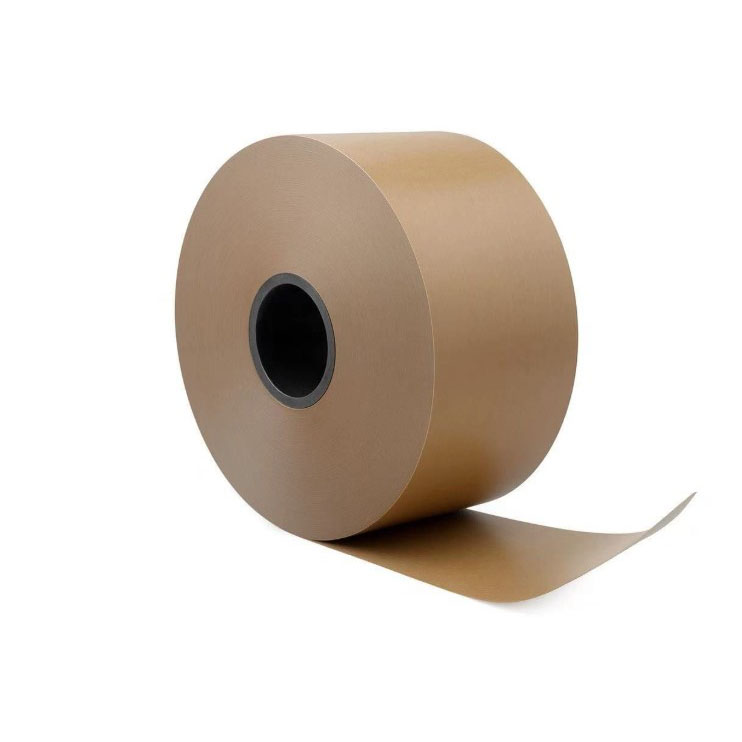

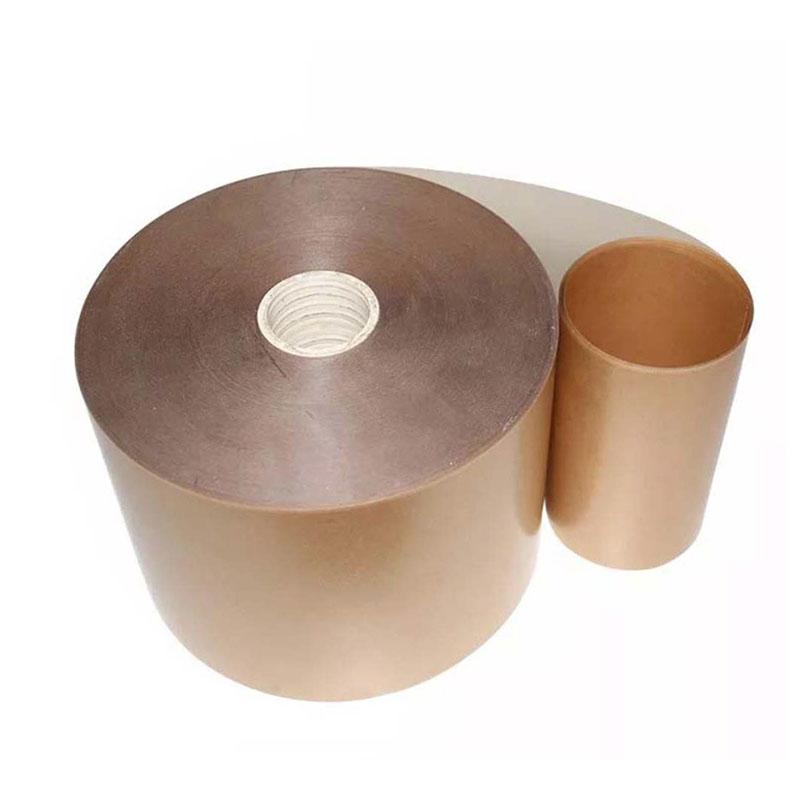

Papel capacitor laminado com filme de poliéster PMP do fabricante Hanyao é um material isolante duplo ou multicamada formado pela união firme de papel capacitor de celulose e filme de poliéster por meio de processos específicos (como prensagem a quente ou colagem). Usar papel capacitor ou filme de poliéster sozinho tem suas vantagens e desvantagens, mas combiná-los alcança "vantagens complementares e cancelamento mútuo de desvantagens".
O papel capacitor possui estrutura de fibra porosa, o que facilita a penetração total do óleo isolante (agente impregnante). No entanto, ainda contém impurezas e fraquezas, tem baixa resistência à coroa local e é propenso ao envelhecimento. O filme de poliéster tem resistência elétrica extremamente alta, baixa perda dielétrica, propriedades químicas estáveis e boa resistência à coroa. Porém, sua superfície é muito densa e lisa, dificultando a penetração dos agentes impregnantes. Os minúsculos espaços de ar internos são propensos a descargas parciais sob alta tensão, levando à quebra.
Após a laminação, o filme de poliéster atua como o “principal agente isolante”, enquanto o papel do capacitor atua como o “canal de impregnação”, eliminando pontos fracos e melhorando a tensão suportável geral.
| NÃO. | Item | unidade | Valor | ||||
| 1 | Espessura nominal | milímetros | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Desvio de espessura | milímetros | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Quantitativo nominal e desvio | g/m3 | 65±7 | 80±8 | 90±9 | 100±10 | 140±14 |
| 4 | Resistência à tração (longitudinal) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Tensão de ruptura | Kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Adesão normal | Sem camadas | |||||
| 7 | Adesão térmica （130±2℃ 10min） | Sem camadas, sem formação de espuma, sem fluxo de cola | |||||
| 8 | Encolhimento(%) | <3 | |||||
Isenção de responsabilidade: Os valores de desempenho, parâmetros e recursos descritos são valores típicos sob condições de teste específicas e podem variar em aplicações reais. Eles não constituem uma garantia ou garantia de desempenho sob todas as condições. Os usuários são responsáveis por verificar a adequação do produto à aplicação pretendida.
1. O papel capacitor laminado com filme de poliéster PMP é capaz de suportar temperaturas de até 130 ℃
2.Tem boa resistência mecânica e propriedades dielétricas
3. Será curado sob temperatura mínima de 120 ℃ por 6 horas ou 120 ℃ por 2 horas a ℃, ou 1,5 horas a 160 ℃.
4.É usado principalmente para fundir transformadores de tensão, motores especiais de classe E e outros equipamentos elétricos.
