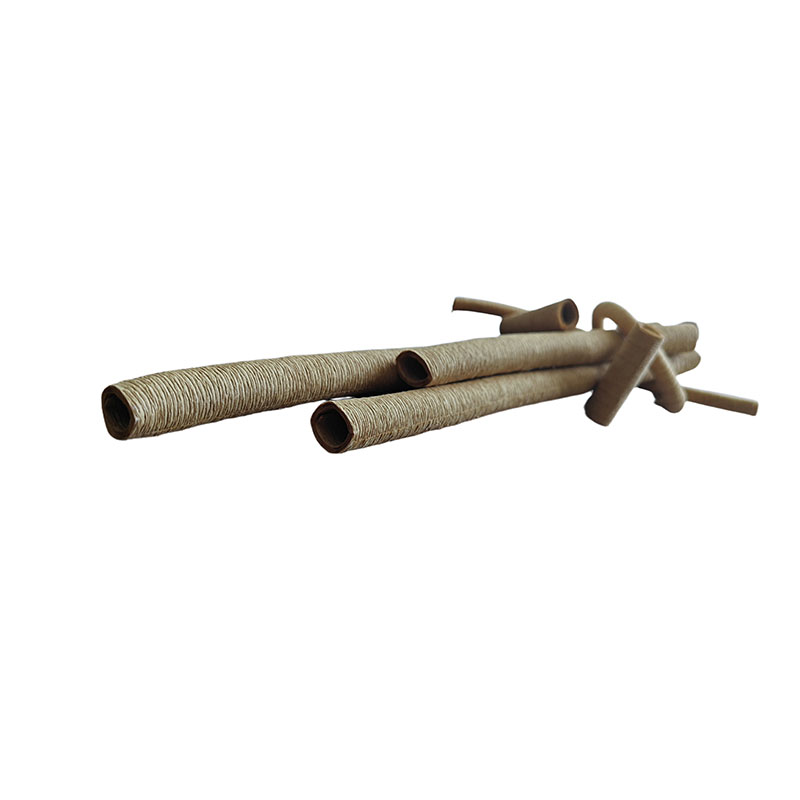

A confiabilidade estrutural e operacional dos transformadores imersos em óleo depende inteiramente da integridade de suas redes internas de isolamento. Quando transformadores de alta tensão operam sob tensões térmicas e elétricas contínuas, os condutores internos requerem barreiras flexíveis e de alto dielétrico que possam dobrar sem entrar em colapso. Analisamos como oTubo de papel crepom com isolamento elétrico, fabricado porHanyao, serve como um componente fundamental em sistemas modernos de isolamento sólido. Examinamos a química da matéria-prima, o comportamento mecânico sob flexão física, as interações químicas com o óleo do transformador e os parâmetros de fabricação específicos para demonstrar como ele maximiza a vida útil operacional do transformador.
Os transformadores de potência de alta tensão experimentam campos elétricos flutuantes, ciclos térmicos intensos e forças mecânicas severas durante eventos de curto-circuito. Os fios condutores internos e os condutores de conexão que saem dos enrolamentos da bobina ativa devem percorrer caminhos complexos para alcançar as buchas terminais.
O uso de materiais isolantes rígidos ao longo desses caminhos cria vulnerabilidades operacionais significativas. Os tubos rígidos muitas vezes quebram sob vibrações mecânicas ou distorcem durante a montagem, levando a falhas localizadas no isolamento. Quando se forma uma lacuna na camada de isolamento, podem ocorrer descargas parciais, degradando rapidamente o óleo do transformador circundante e causando falhas catastróficas no sistema.
Para superar esses desafios físicos, os engenheiros de transformadores especificam a alta flexibilidadeTubo de papel crepom com isolamento elétricoproduzido porHanyao. Este componente flexível fornece uma barreira dielétrica contínua e altamente uniforme que se adapta perfeitamente aos fios condutores internos curvos, sem rachar ou dobrar sob forte pressão física.
O desempenho a longo prazo de umTubo de papel crepom com isolamento elétricodepende diretamente da pureza de suas matérias-primas. Qualquer contaminação química ou agentes branqueadores residuais na estrutura do papel acelerarão o envelhecimento químico quando exposto ao óleo quente do transformador.
Para evitar a degradação prematura, oHanyaofábrica insiste em usar celulose de fibra longa de ácido sulfúrico não branqueada e premium. Esta matéria-prima específica mantém as suas longas e densas fibras naturais de celulose, o que confere ao tubo de papel acabado as suas propriedades físicas excepcionais:
• Alta resistência à tração: longas fibras de celulose distribuem cargas mecânicas uniformemente pela parede do tubo, permitindo que ele suporte alta tensão durante a instalação manual ou manuseio da máquina.
• Resistência superior ao rasgo: As estruturas orgânicas não branqueadas resistem naturalmente ao rasgo e à rachadura quando submetidas a altas correntes de fluido ou a mudanças de forças mecânicas dentro do tanque do transformador.
• Neutralidade Química: A eliminação de produtos químicos de branqueamento preserva a estabilidade molecular do papel, garantindo que ele não libere íons nocivos ou compostos ácidos que poderiam degradar o óleo do transformador circundante.
A principal vantagem de usar umTubo de papel crepom com isolamento elétricoem vez de um papel rígido padrão ou capa plástica é sua excelente flexibilidade. Essa flexibilidade vem de um processo de crepagem controlado, que introduz dobras e ondas microscópicas no papel isolante de base antes de ser enrolado em um tubo.
Quando um técnico dobra o tubo para seguir um raio condutor estreito, as dobras microscópicas de crepe na borda externa se expandem suavemente para absorver a tensão de tração. Ao mesmo tempo, as dobras no raio interno são comprimidas de forma limpa. Este comportamento permite que o tubo mantenha um diâmetro interno perfeitamente redondo sem beliscar ou romper a parede, garantindo que o condutor interno de cobre permaneça totalmente isolado e protegido ao longo de toda a curva.
Materiais sólidos de celulose e óleos dielétricos líquidos trabalham juntos para isolar transformadores imersos em óleo. OTubo de papel crepom com isolamento elétricodesempenha um papel fundamental na maximização dessa interação.
O design micro-crepado fornece ao tubo de papel uma área de superfície significativamente maior em comparação com as mangas planas de papel kraft padrão. Quando submersas no tanque do transformador, as estruturas de papel poroso funcionam como uma esponja orgânica, absorvendo e retendo grandes volumes de óleo isolante. Este conjunto de papel saturado de óleo bloqueia caminhos condutores formados por vestígios de impurezas no fluido, retardando o envelhecimento do material e permitindo que o sistema resista a altas tensões de campo elétrico.
Como o papel crepom saturado de óleo retém um grande volume de óleo diretamente contra a superfície do condutor, ele facilita a transferência eficiente de calor para longe dos fios condutores de cobre quentes. Este efeito de resfriamento reduz a temperatura operacional localizada do transformador, protegendo a estrutura de isolamento Classe A (105°C) contra ruptura térmica durante períodos de pico de carga.
A fabricação de transformadores industriais exige conformidade dimensional precisa para garantir que os componentes isolantes se encaixem perfeitamente nos fios condutores de cobre. Pequenas variações de tamanho podem criar problemas perigosos de folga interna.
A matriz de especificações abaixo detalha as tolerâncias de engenharia padrão mantidas em todo oHanyaolinha de produção.
| Parâmetro Estrutural | Métrica de dimensão calibrada | Linha de base de tolerância técnica |
| Diâmetro interno (ID) | Faixa de 4 mm a 68 mm | Variação de precisão de ± 0,5 mm |
| Espessura da Parede (T) | Configurável de 1 mm a 6 mm | Critérios de aplicação de camada uniforme |
| Diâmetro Externo (DE) | Calculado como ID + 2T | Proporcional às configurações personalizadas |
| Comprimento Padrão | Seções de 1000 mm a 1500 mm | Permissão de desvio de comprimento de 20 mm |
| Resistência Dielétrica (T = 1) | Verificado no mínimo de 15 Kv | Testado sob estrita imersão em óleo |
| Resistência Dielétrica (T = 1,5) | Verificado no mínimo de 20 Kv | Testado sob estrita imersão em óleo |
| Resistência Dielétrica (≥ 2) | Verificado no mínimo de 35 Kv | Testado sob estrita imersão em óleo |
| Classificação de resistência térmica | Certificado até Classe A (105°C) | Desempenho operacional de longo prazo |
| Fonte de material base | Polpa de madeira macia de ácido sulfúrico não branqueada | Rastreamento de pureza de matéria-prima |
A aquisição de componentes de isolamento confiáveis é essencial para os fabricantes globais de transformadores, que devem garantir décadas de operação do equipamento sem problemas.
Cada lote de materiais de isolamento fabricados pelaHanyaopassa por rigorosos testes de qualidade. A pedido de clientes globais, nossos materiais são regularmente submetidos ao laboratório independente CEMT para validação. Esses testes verificam a rigidez dielétrica, a compatibilidade do óleo e a estabilidade térmica, garantindo a conformidade com rígidos padrões internacionais de desempenho.
Localizada na cidade de Suzhou, nossa unidade de produção está posicionada a apenas 100 km do porto de Xangai. Esta posição geográfica estratégica permite remessas rápidas e cronogramas de entrega confiáveis para compradores internacionais. Para proteger produtos sensíveis de celulose durante o trânsito marítimo de longa distância, cada pedido é embalado de forma segura em caixas de papelão resistentes e à prova de poeira para garantir que chegue completamente seco e pronto para fabricação.
Sim. Nossa unidade de produção está equipada com máquinas automatizadas de corte e enrolamento, o que nos permite processar materiais de tamanho normal em diâmetros internos personalizados e espessuras de parede adaptadas aos requisitos específicos do projeto do seu transformador.
Os materiais de celulose absorvem naturalmente a umidade, o que reduz sua rigidez dielétrica geral. Para garantir um desempenho ideal, o conjunto do núcleo isolado deve passar por um ciclo padrão de secagem a vácuo e impregnação de óleo antes do transformador ser preenchido e selado.
Oferecemos uma ampla gama de materiais de isolamento, permitindo que você obtenha papel pontilhado de diamante, cartão pré-comprimido, papel kraft isolante, filmes de poliéster, filmes de poliimida e laminados flexíveis multicamadas como NMN, NHN e AMA em uma única remessa consolidada.
O isolamento interno estável é a principal garantia para a operação segura e de ciclo longo de transformadores imersos em óleo de alta tensão. Mangas isolantes rígidas podem facilmente causar quebra de isolamento durante a montagem do equipamento e operação a longo prazo, enquantoHanyao tubos de papel crepom com isolamento elétricoresolve perfeitamente os pontos problemáticos do isolamento de flexão com excelente flexibilidade, propriedades dielétricas estáveis e boa compatibilidade com óleo.
Apoiado pela experiência profissional em fabricação de materiais de isolamento,Hanyaosuporta personalização em tamanho real, controle rigoroso de tolerância dimensional e testes de qualidade de terceiros. Todos os produtos atendem aos padrões internacionais da indústria de transformadores e oferecemos serviços de remessa global rápidos, contando com vantagens logísticas geográficas superiores. Para comprar de alta qualidadeTubo de papel crepom com isolamento elétricoe obtenha suporte profissional para soluções de isolamento elétrico,Contate-nosagora para obter amostras grátis de materiais e um orçamento personalizado preciso.
