Como os materiais de isolamento elétrico nos motores evitam falhas dispendiosas?

Resumo
Se um motor é o “coração” de uma máquina, o isolamento é a pele, os ossos e o sistema imunológico ao mesmo tempo. A maioria das falhas de motor não começa com faíscas dramáticas – elas começam silenciosamente: o calor fragiliza lentamente um filme, a umidade penetra no papel poroso, a vibração esfrega o revestimento da fenda e pequenas descargas elétricas mastigam os pontos fracos até que o enrolamento finalmente entre em curto. Neste artigo, examinarei o queMateriais de isolamento elétrico em motoresrealmente o fazem, os padrões de falha comuns que os compradores enfrentam e uma maneira prática e fácil de adquirir para escolher materiais que sobrevivam às condições reais de operação. Também incluirei uma tabela de comparação rápida, uma lista de verificação de seleção e perguntas frequentes que você pode usar ao conversar com fornecedores comoSuzhou Hanyao Novos Materiais Co., Ltd..

Índice

• Esboço resumido
• Que pontos problemáticos os compradores enfrentam com o isolamento do motor?
• O que conta como materiais de isolamento elétrico em motores?
• Por que o isolamento falha: as 6 grandes causas raízes
• Como eu selecionaria materiais de isolamento (passo a passo)
• Tabela de comparação de materiais
• Verificações de qualidade que realmente reduzem as devoluções
• Trabalhando com um fornecedor: o que perguntar e o que fornecer
• Perguntas frequentes
• Próxima etapa

Esboço resumido

• Meta:mantenha os enrolamentos eletricamente separados enquanto sobrevive ao calor, vibração, umidade, produtos químicos e estresse de tensão.
• Itens principais:revestimentos de ranhuras, separadores de fases, cunhas, mangas, fitas, laminados, sistemas de impregnação de resina/verniz.
• Lógica de seleção:combinar classe de temperatura + classe de tensão + ambiente + processo de fabricação.
• Redutores de risco:espessura adequada, qualidade da borda, margem de rigidez dielétrica, desempenho de envelhecimento térmico, controle de qualidade de fornecimento consistente.

Que pontos problemáticos os compradores enfrentam com o isolamento do motor?

Quando as pessoas compram ou especificam isolamento para motores, a “dor” geralmente se parece com um (ou mais) destes:

• Falhas inesperadas do motorque parecem aleatórios, mas remontam à degradação do isolamento.
• Superaquecimentodevido à baixa resistência térmica ou compatibilidade de impregnação inadequada.
• Descarga parcial e danos coronaem projetos de alta tensão ou motores acionados por inversor.
• Desgaste mecânico(vibração, movimento de ranhura, bordas afiadas de laminação) corte em revestimentos e fitas.
• Entrada de umidadereduzindo a rigidez dielétrica e acelerando o envelhecimento.
• Qualidade inconsistente entre loteslevando a sucata, retrabalho e reclamações de campo.

A boa notícia: estes são problemas solucionáveis ​​– se você tratarMateriais de isolamento elétrico em motorescomo um sistema, não como uma peça única que você compra apenas pela espessura.

O que conta como materiais de isolamento elétrico em motores?

O isolamento do motor não é apenas “papel” ou “filme”. É um conjunto de componentes que trabalham juntos para evitar o contato elétrico entre condutores e metal aterrado e entre fases do enrolamento. As categorias mais comuns incluem:

• Isolamento de slot (revestimentos de slot):colocado entre a ranhura do núcleo do estator e o enrolamento para evitar falhas à terra.
• Isolamento de fase (separadores de fase):barreiras entre grupos de fases para evitar curtos entre fases.
• Isolamento de cunha/cunhas de fenda:estabiliza o enrolamento na ranhura e reduz o movimento e a abrasão.
• Mangas e tubos:protege os fios condutores e os pontos de cruzamento contra fricção e arestas vivas.

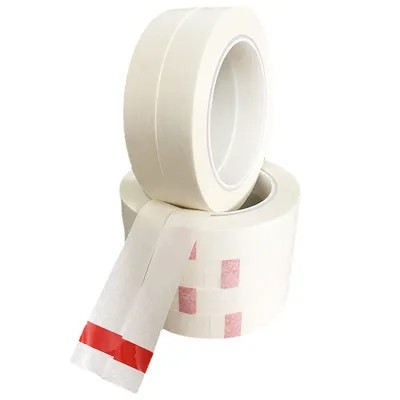

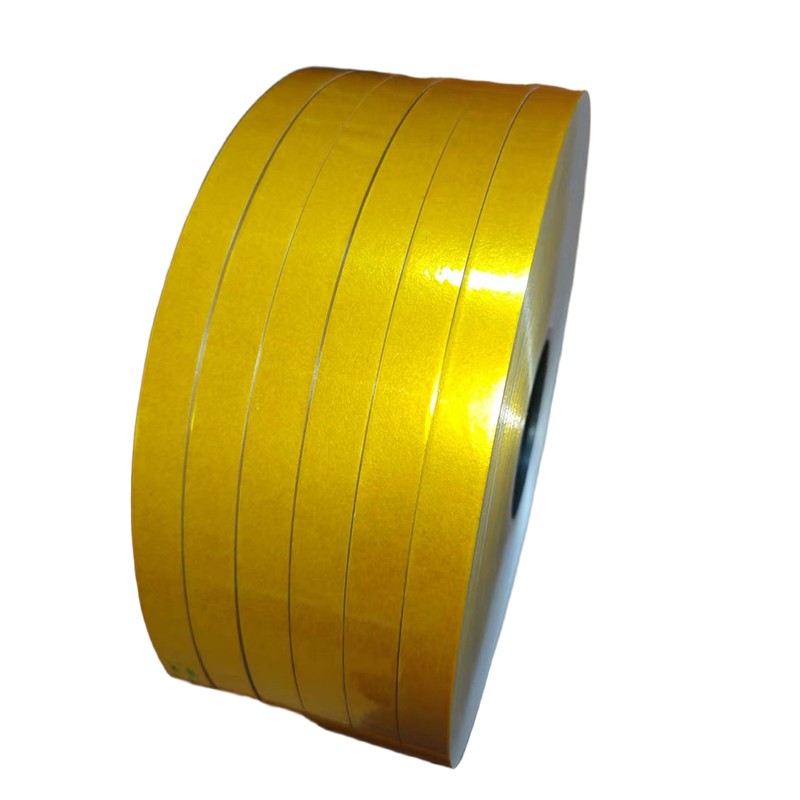

• Fitas e faixas:usado para amarração, agrupamento, suporte de enrolamento final e camadas dielétricas adicionais.
• Laminados e compósitos:estruturas multicamadas (geralmente papel + filme + papel) projetadas para desempenho elétrico e mecânico equilibrado.
• Resinas/vernizes de impregnação (dip, trickle, VPI):preencher vazios, unir o enrolamento, melhorar a transferência térmica e aumentar a confiabilidade dielétrica.

Pense nisso como construir uma jaqueta impermeável: o tecido externo por si só não é suficiente – você precisa de costuras, vedação e compatibilidade entre as camadas. Os motores são iguais.

Por que o isolamento falha: as 6 grandes causas raízes

A maioria das falhas de isolamento são mapeadas para seis famílias de tensões. Se você conseguir nomear quais dominam sua aplicação, poderá escolher materiais que durem mais (e evitar pagar a mais por recursos desnecessários).

• 1) Envelhecimento térmico (calor):A alta temperatura contínua endurece, racha ou encolhe o isolamento. A classificação da “classe de temperatura” é mais importante quando o motor funciona quente por longos períodos.
• 2) Tensão elétrica (tensão, picos):Os inversores podem introduzir tempos rápidos de aumento de tensão que sobrecarregam o isolamento e os pontos fracos. Projetos de tensão mais alta também aumentam o risco de descarga parcial se existirem vazios.
• 3) Estresse mecânico (vibração, abrasão):O movimento dentro da ranhura, as arestas vivas e a vibração cíclica podem cortar lentamente os revestimentos e as mangas.
• 4) Umidade e contaminação:Água, sais, poeira e contaminação condutiva reduzem a rigidez dielétrica e podem criar caminhos de rastreamento.
• 5) Exposição química:Óleos, solventes, refrigerantes e agentes de limpeza podem amolecer ou inchar certos filmes, papéis e adesivos.
• 6) Incompatibilidade de processos:Mesmo o material “bom” falha se não corresponder ao seu processo de fabricação (raio de curvatura, forças de inserção, compatibilidade de resina, temperatura de cura, etc.).

Se você já teve um motor falhando “muito cedo”, geralmente é um desses, geralmente dois trabalhando juntos (calor + vibração é uma dupla clássica).

Como eu selecionaria materiais de isolamento (passo a passo)

Se eu estivesse comprandoMateriais de isolamento elétrico em motorespara uma linha de produção, eu usaria esta sequência prática. Ele mantém a decisão fundamentada na realidade operacional.

1. Defina o serviço do motor e o ambiente.
   Liste a temperatura contínua no enrolamento, as condições ambientais (umidade, sal, poeira) e exposições químicas (névoa de óleo, líquido refrigerante, agentes de limpeza).
2. Confirme a classe de tensão e o tipo de inversor.
   Observe a tensão nominal e se ela é acionada por inversor. Se sim, considere maior tensão elétrica nas bordas e nas curvas finais.
3. Escolha a classe térmica com margem.
   As classes típicas de sistema de isolamento incluem B (130°C), F (155°C) e H (180°C). Não combine apenas o número – crie uma margem para os pontos críticos.
4. Escolha a família estrutural para isolamento de ranhura e fase.
   Muitos compradores usam laminados (papel/filme/papel) ou soluções à base de aramida onde o calor e a resistência são críticos. Para abrasão mais difícil, priorize a resistência mecânica e a qualidade da aresta.
5. Combine a espessura com a geometria da ranhura e o processo de inserção.
   Mais grosso nem sempre é mais seguro: pode enrugar, rachar nas dobras ou dificultar a inserção. A melhor espessura é aquela que sobrevive à montagem sem danos e ainda proporciona margem dielétrica.
6. Confirme a compatibilidade resina/verniz.
   Se você usar imersão, gotejamento ou VPI, certifique-se de que o isolamento não delamina ou retém vazios após a impregnação e cura.
7. Definir testes de aceitação e controle de lote.
   Combine as principais verificações (resistência dielétrica, tolerância de espessura, resistência à tração, indicadores de envelhecimento térmico e inspeção visual de bordas) para manter a qualidade estável ao longo do tempo.

Este processo transforma um vago “envie-me um orçamento para isolamento” em uma especificação controlada que os fornecedores podem realmente atender.

Tabela de comparação de materiais

Dica:Se o seu problema são as falhas de campo, observe primeiro o acabamento da borda, a resistência à delaminação e o comportamento de impregnação – não apenas a “rigidez dielétrica no papel”.

Verificações de qualidade que realmente reduzem as devoluções

Aqui estão as verificações que tendem a detectar problemas do mundo real antecipadamente. Você não precisa de todos eles para cada motor, mas precisa daqueles que correspondem ao seu perfil de risco.

• Espessura e tolerância:espessura estável ajuda a consistência de inserção e espaçamento dielétrico previsível.
• Rigidez dielétrica (seca e condicionada):considere testes condicionados por umidade se seus motores detectarem umidade.
• Resistência à tração e alongamento:ajuda a prevenir rasgos durante a inserção e formação.
• Resistência à delaminação:especialmente importante para laminados sob flexão e impregnação.
• Indicadores de envelhecimento térmico:concentre-se na retenção das propriedades após a exposição ao calor, não apenas nas especificações iniciais.
• Inspeção visual das bordas:arestas e rebarbas podem se tornar a “linha de partida” de falhas.

Se você fizer apenas uma coisa: adicione uma rotina simples de inspeção de entrada para qualidade da borda + espessura + amostragem dielétrica. É um seguro barato.

Trabalhando com um fornecedor: o que perguntar e o que fornecer

Os fornecedores só podem atingir a meta se você descrever a meta claramente. Ao trabalhar com um fabricante comoSuzhou Hanyao Novos Materiais Co., Ltd., forneça o essencial e faça as perguntas que revelam consistência.

• Fornecer:tensão, classe térmica, dimensões do slot, método de inserção, tipo de resina/verniz e ambiente (umidade/produtos químicos).
• Perguntar:estrutura do material e faixa de espessura recomendadas para o seu processo, além de quais testes são controlados por lote.
• Confirmar:estabilidade do prazo de entrega, rastreabilidade do lote e como os rolos/folhas não conformes são manuseados.
• Solicite amostras:e execute um breve piloto em sua linha para verificar a formação, danos de inserção e resultados de impregnação.

Quando a relação com o fornecedor é estabelecida desta forma, você não está “comprando isolamento”. Você está comprando um resultado de sistema de isolamento repetível – menos sucata, menos falhas, montagem mais suave.

Perguntas frequentes

P: Qual é o maior erro que os compradores cometem com materiais de isolamento elétrico em motores?
R: Escolha apenas por espessura ou preço. Os verdadeiros assassinos são a incompatibilidade do processo (rachaduras durante a inserção), defeitos nas bordas e exposição ambiental (umidade/produtos químicos) que degradam lentamente o desempenho dielétrico.

P: Os motores acionados por inversor precisam de materiais de isolamento diferentes?
R: Muitas vezes, sim. A troca rápida pode aumentar o estresse nos pontos fracos e acelerar o envelhecimento se existirem vazios. É inteligente revisar a estrutura do isolamento, a qualidade da impregnação e como o sistema lida com o estresse elétrico ao longo do tempo.

P: Uma classe térmica mais alta é sempre melhor?
R: Não automaticamente. Classe superior pode ajudar no envelhecimento térmico, mas você ainda deve combinar flexibilidade, espessura e capacidade de fabricação. O excesso de especificações pode aumentar os custos e, às vezes, criar problemas de montagem se o material for mais rígido do que o seu processo pode suportar.

P: Por que alguns motores passam nos testes de fábrica, mas falham em campo?
R: Muitos testes de fábrica capturam a “resistência inicial”, enquanto as falhas em campo decorrem do envelhecimento sob calor + vibração + umidade. É por isso que os testes condicionados e a retenção do envelhecimento térmico são importantes.

P: O que devo enviar a um fornecedor para obter uma recomendação precisa?
R: Tensão, classe térmica alvo, geometria da ranhura, método de enrolamento, estimativa de temperatura operacional, notas ambientais e se você usa impregnação por imersão/gotejamento/VPI. Com isso, um fornecedor pode recomendar estrutura e espessura realistas.

Próxima etapa

Se você deseja reduzir o desperdício, evitar dores de cabeça relacionadas à garantia do isolamento e padronizar um sistema de isolamento confiável, comece documentando a temperatura operacional, o tipo de unidade, o ambiente e o método de fabricação e, em seguida, combine os materiais com essas realidades. Se você estiver avaliando opções deSuzhou Hanyao Novos Materiais Co., Ltd.ou comparando múltiplas fontes, compartilhe seus parâmetros de motor e metas de desempenho exigidas eContate-nospara solicitar recomendações de materiais e amostras adequadas para o seu processo de produção.
