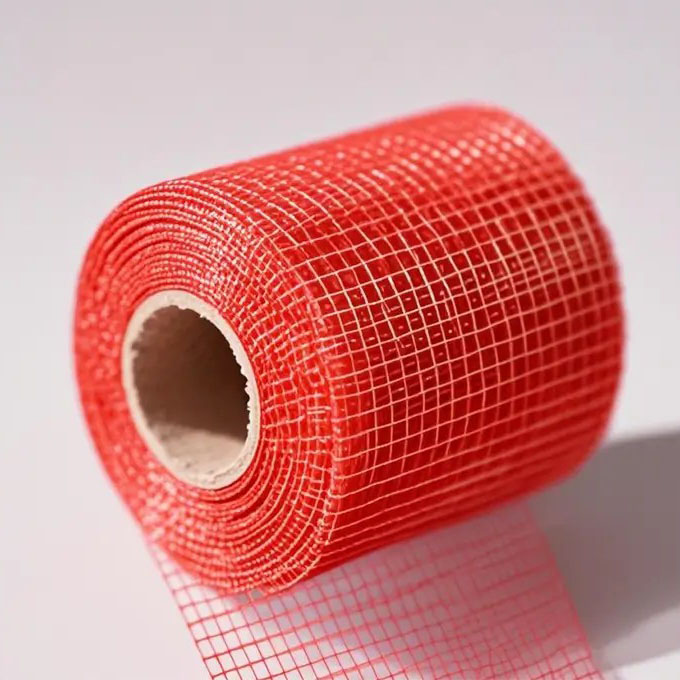

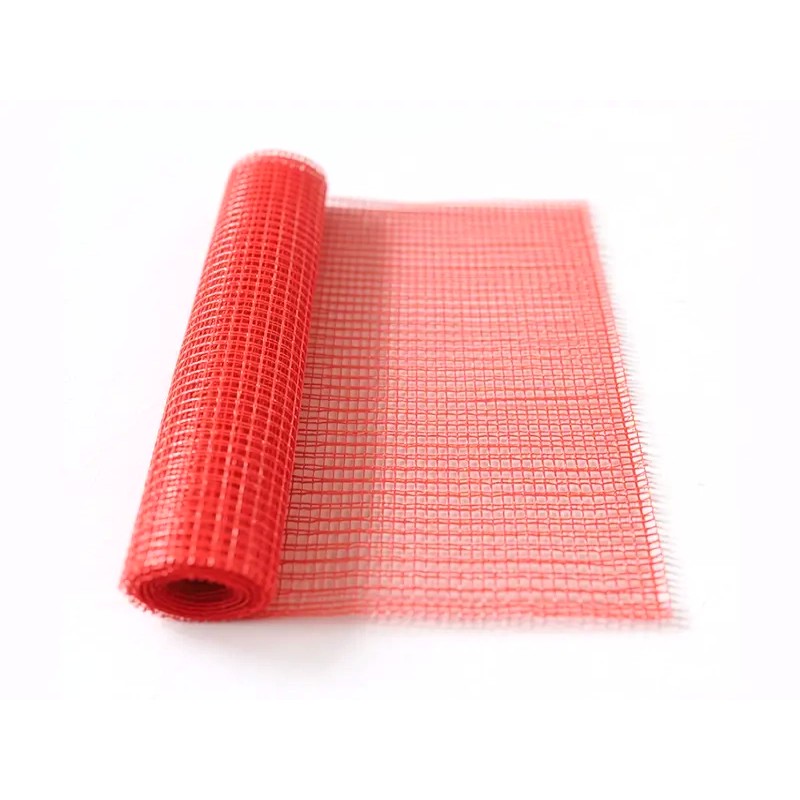

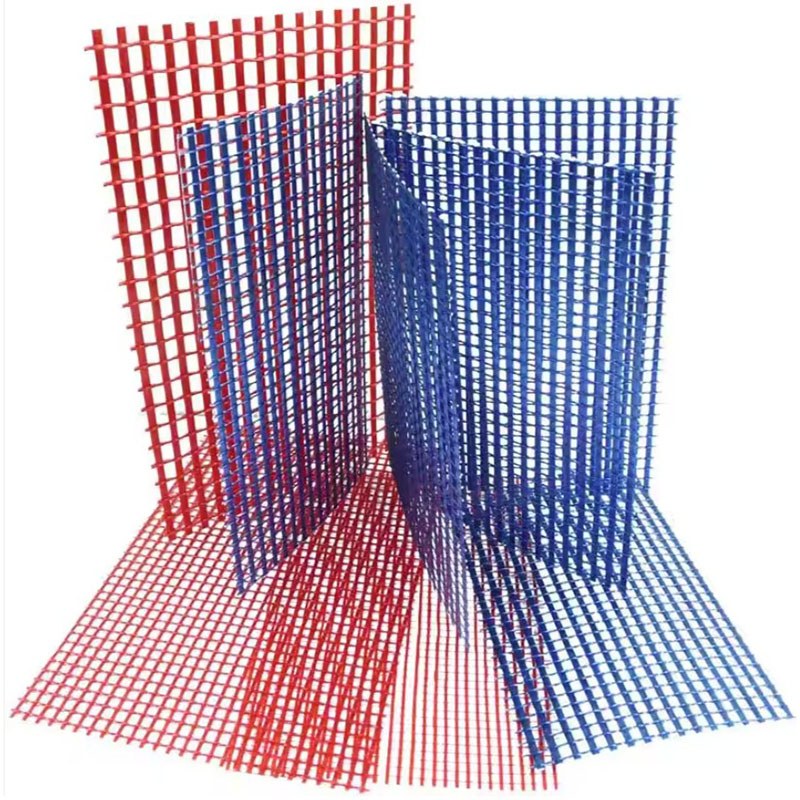

O tecido de malha de fibra de vidro epóxi com isolamento elétrico da fábrica de Hanyao tem requisitos técnicos rígidos, deve ser usada fibra de vidro sem álcali (vidro E) e seu revestimento epóxi deve ser perfeitamente compatível com o sistema de resina epóxi usado para fundição de transformadores. Ele deve ser capaz de suportar a alta temperatura de cura da resina epóxi (normalmente> 100 ℃) e a temperatura operacional de longo prazo do transformador.
Depois de envolver, acolchoar ou colocar malha epóxi entre as camadas do enrolamento e despejar resina epóxi, a malha atua como o aço de reforço em concreto armado, proporcionando forte resistência à tração e resistindo efetivamente à expansão radial e compressão axial dos enrolamentos sob forças eletromagnéticas.
| Item | Nome do parâmetro | Requisitos | Método de teste |
| Propriedades mecânicas | Peso por unidade de área | 80 - 200 g/m² | GB/T 9914.3 |
| Tamanho da malha | 2 mm x 2 mm ~ 5 mm x 5 mm | - | |
| Grossura | 0,08 - 0,20 mm | ASTM D1777 | |
| Resistência à tração (urdidura/trama) | ≥ 1000 N/25mm | ASTM D5035 | |
| Alongamento | ≤ 3% | ASTM D5035 | |
| Propriedades térmicas | Resistência ao calor a longo prazo | 155 - 180 °C | - |
| Análise termogravimétrica (TGA) | ≤ 1% a 200°C | - | |
| Propriedades elétricas | Tensão de ruptura | ≥ 35kV/mm | ASTM D149 |
| Resistividade de volume | ≥ 1,0 x 10¹⁴Ω·cm | ASTM D257 | |
| Resistividade superficial | ≥ 1,0 x 10¹⁴Ω | ASTM D257 | |
| Permissividade relativa | 4,5 - 5,5(50Hz) | ASTM D150 | |
| Fator de perda dielétrica | ≤ 0,02 (50 Hz) | ASTM D150 | |
| Desempenho químico e ambiental | Inflamabilidade | Não | - |
| Resistência química | Excelente | - | |
| Compatibilidade de resina | Excelente | - |
Isenção de responsabilidade: Os valores de desempenho, parâmetros e recursos descritos são valores típicos sob condições de teste específicas e podem variar em aplicações reais. Eles não constituem uma garantia ou garantia de desempenho sob todas as condições. Os usuários são responsáveis por verificar a adequação do produto à aplicação pretendida.
1. O tecido de malha de fibra de vidro epóxi com isolamento elétrico é capaz de suportar temperaturas de até 150 ℃ e 180 ℃.
2. Possui resistência à tração radial e axial extremamente alta.
3. Possui alta rigidez dielétrica, capaz de isolar de forma confiável enrolamentos e voltas de alta e baixa tensão.
4.Sua resistência ao calor garante que o transformador tenha uma vida útil de até várias décadas.
5.Sua principal aplicação em transformadores do tipo seco é aumentar a resistência mecânica e o isolamento dos enrolamentos.
