Onde o papel pontilhado de diamante é usado

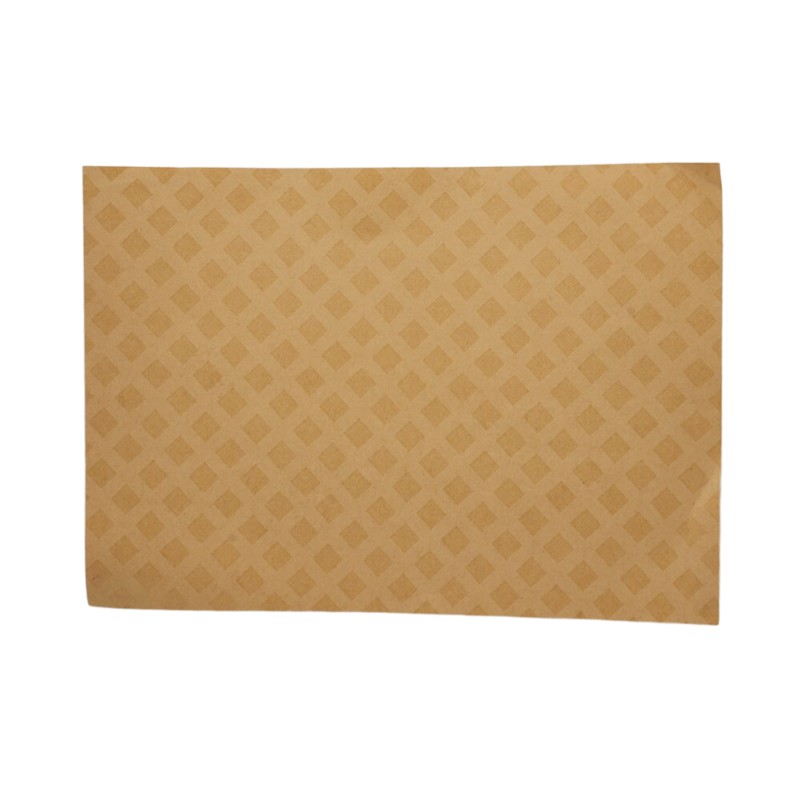

     Papel pontilhado de diamante é um material especializado na área de isolamento elétrico. Seu principal uso é para isolamento e fixação de enrolamentos em transformadores de potência imersos em óleo, bem como para equipamentos elétricos como motores de alta tensão, reatores e transformadores.

1. Cenário de aplicação central (transformador de potência)

1. Isolamento entre camadas/espiras do enrolamento (mais importante)

       Usado para isolamento entre camadas de bobinas, espiras e seções de transformadores de potência imersos em óleo, separando condutores de diferentes potenciais e fornecendo isolamento elétrico confiável.

       Revestimento epóxi em forma de ponto Lingge: antiaderente à temperatura ambiente, derrete e solidifica quando seco (cerca de 90-125 ℃), unindo firmemente as camadas de enrolamento adjacentes em um todo rígido, resistente ao impacto de curto-circuito e ao deslocamento entre camadas.

       Vantagens da estrutura tipo ponto: Garanta a penetração total do óleo do transformador, descarga suave de gases internos, supressão de corona e descarga parcial e melhoria da vida útil e confiabilidade do isolamento.

2. Isolamento entre a extremidade do enrolamento e o fio condutor

       Utilizado para isolamento e fixação de extremidades de bobinas, cabos, comutadores e outras peças, fortalecendo a integridade estrutural e suportando forças eletrodinâmicas de curto-circuito.

2、 Outras aplicações de equipamentos elétricos

       Motores/geradores de alta tensão: isolamento entre espiras e ranhuras dos enrolamentos do estator, também utilizados como materiais de fixação anti corona e anti vibração.

       Reatores, transformadores, chaves imersas em óleo: isolamento de enrolamentos e ligação estrutural, adequados para condições imersas em óleo, alta tensão e vibração.

       Cabos especiais: utilizados como camadas de blindagem e isolamento, reforço de isolamento, para aumentar a resistência à temperatura e estabilidade mecânica.

3. Materiais e pontos de seleção

       Substrato: Papel isolante elétrico (papel para cabos, papel telefônico, papelão isolante de alta densidade).

       Revestimento: Resina epóxi modificada de grau B, revestimento de pontos de grade de diamante (face única/dupla face).

       Espessura: comumente usada 0,08, 0,13, 0,18, 0,25, 0,35 mm, selecionada de acordo com o nível de tensão e margem de isolamento.

       Nível de resistência ao calor: nível B (130 ℃), adequado para temperatura de operação de longo prazo de equipamentos imersos em óleo.
